Eine neue Modellbahn entsteht – Hilfsmittel aus dem 3D-Drucker

Lehre für den Gleismittenabstand (Roco Line)

Da ich viel mit Flexgleisen arbeite, suchte ich nach einem Hilfsmittel, welches mir auf der Geraden und in Bögen die Möglichkeit gibt, den immer gleichen Gleismittenabstand einhalten zu können.

Das von mir verwendete Gleissysetem ist Roco Line, der Gleismittenabstand also 61,6 mm. Ich erwarte mir von solch einem Hilfsmittel ein schnelles und dennoch sauberes Verlegen der Gleise im Schattenbahnhof und natürlich auch später im sichtbaren Bereich.

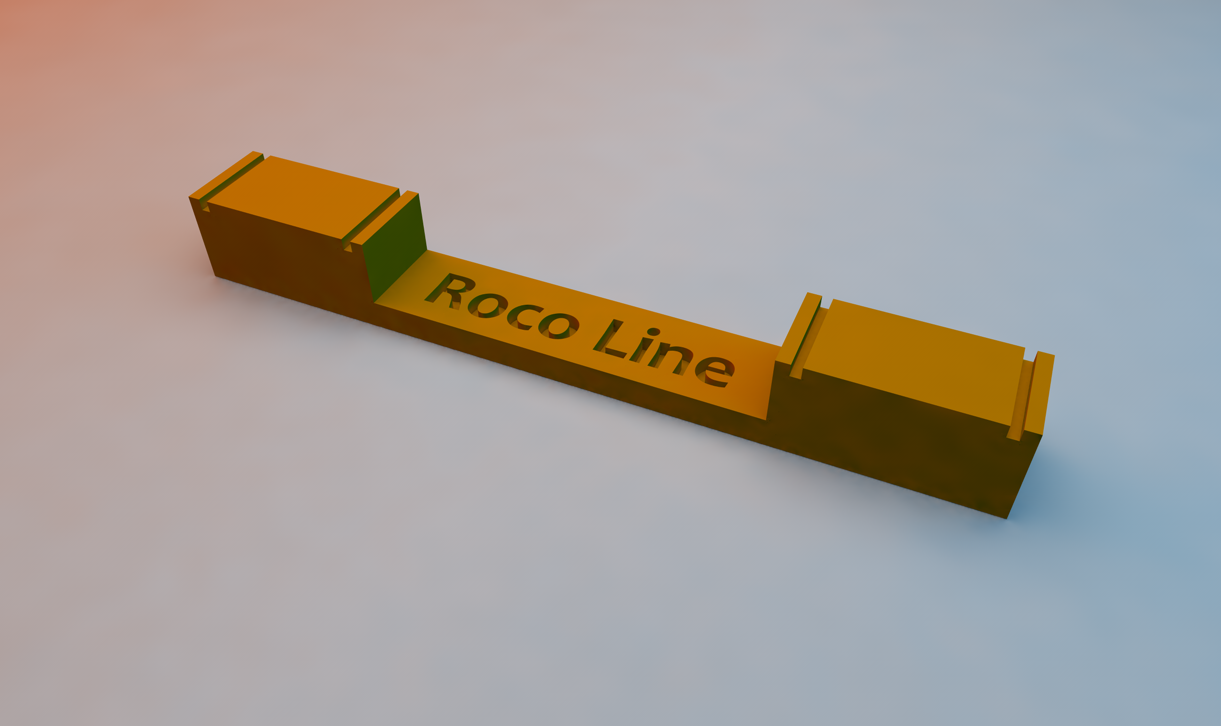

3D-Modell der Abstandslehre

Das Teil ist derart konstruiert, dass man es auf die Schienenköpfe aufklipsen kann. Das funktioniert auch dort, wo am Gleis Schienenverbinder vorhanden sind.

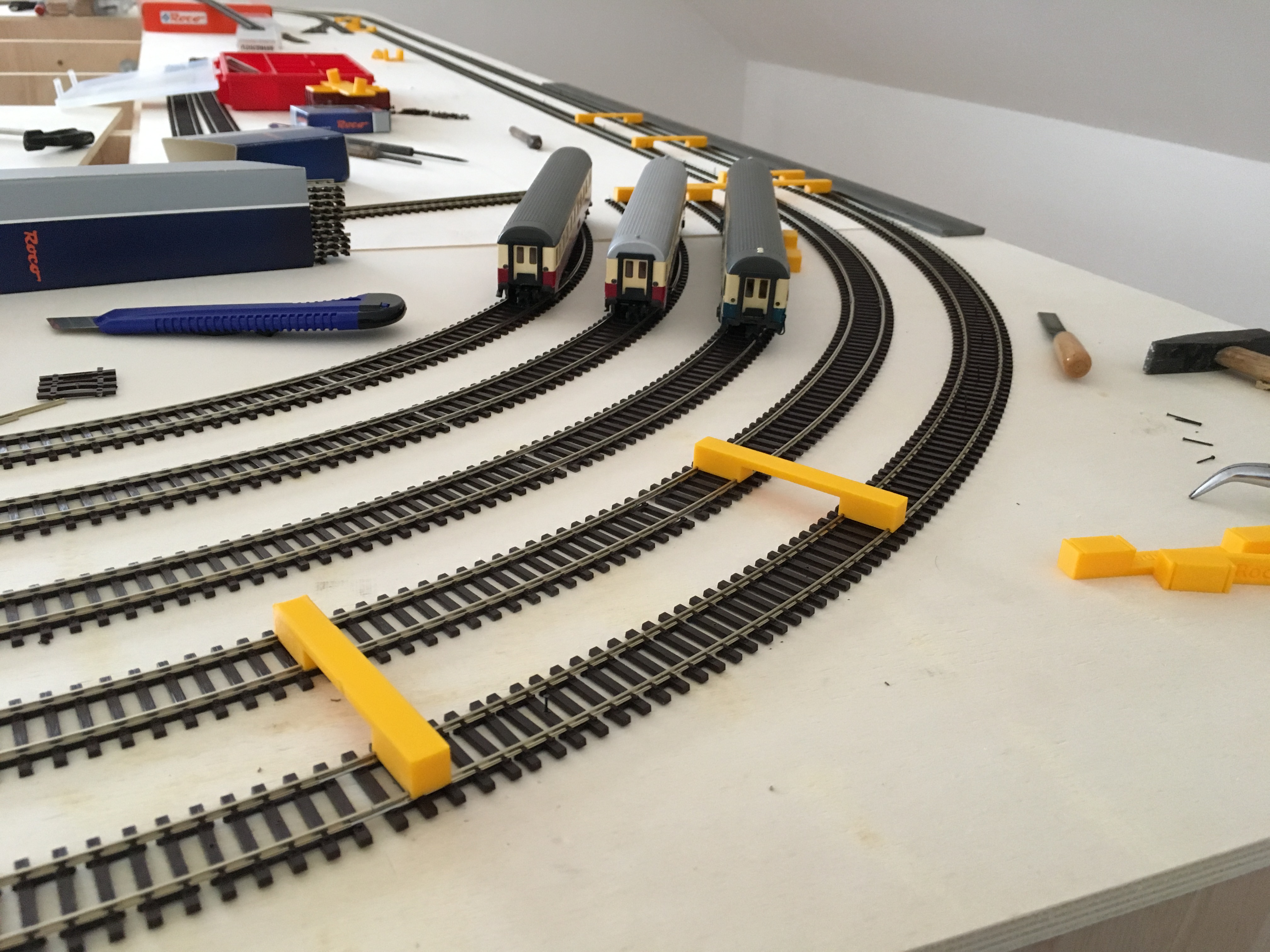

Die Lehre im Einsatz

Die Abstandshalter sitzen stramm auf den Schienenköpfen und das auch noch nach mehrmaligem aufstecken. Ich habe sie in größerer Stückzahl in PLA auf einem Ultimaker 2+ gedruckt.

Das STL-File zum Download hier angehängt (nur für den privaten Gebrauch): STL-File zum Download

Stifthalter für O-Wagen

Um nach dem provisorischen Verlegen der Gleise die Gleistrassen passend ausschneiden zu können, habe ich einen alten Fleischmann Güterwagen mit einem Stifthalter modifiziert. Er passt perfekt in den alten offenen Güterwagen Art.Nr. 5012 von Fleischmann. Die Innenmaße des Wagen sind: 83,7 mm x 30,2 mm x 14 mm

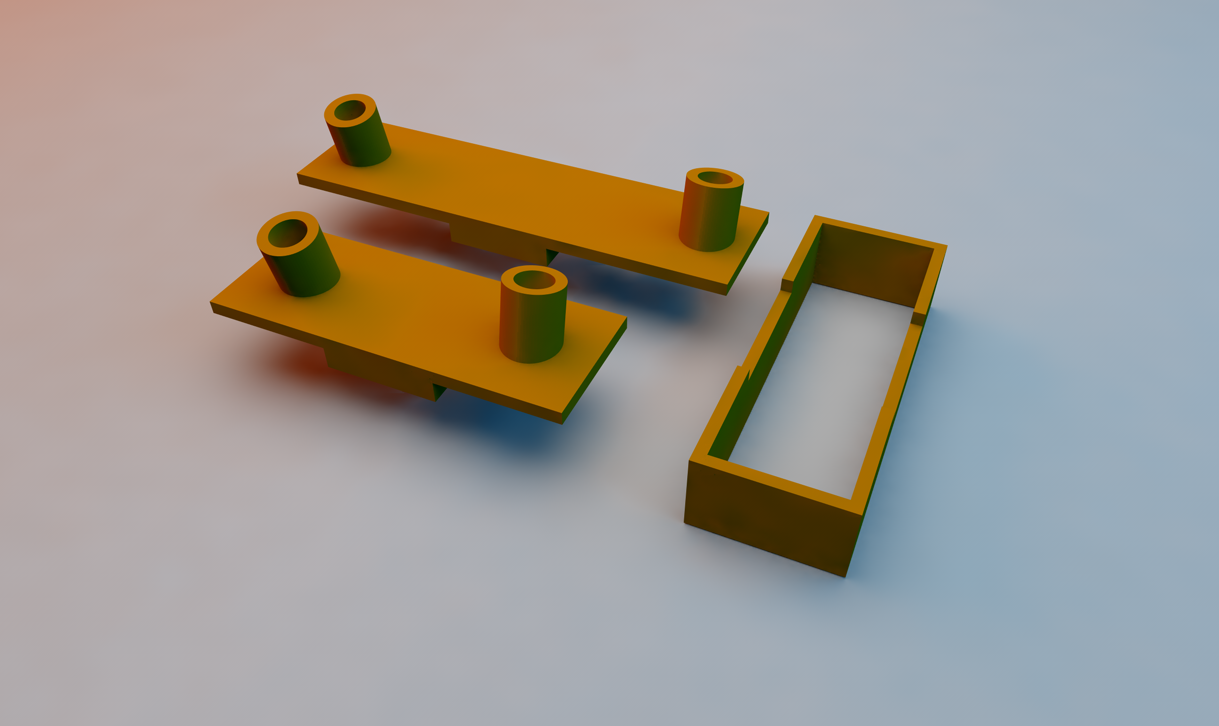

3D-Modell des Stifthalters

Die Teile sind so konstruiert, dass man zwei unterschiedliche Abstände anzeichnen kann. Natürlich hätte auch beide Abstände auf eine Platte zusammen gepasst. Da ich aber schon den Einsatz mit dem größeren Abstand (45 mm) hatte, habe ich mir noch einen zweiten mit geringerem Abstand zur Gleismitte (26 mm) gedruckt.

In die angeformten Hülsen passen handelsübliche Bleistifte hinein. Sie werden dadurch leicht schräg geführt.

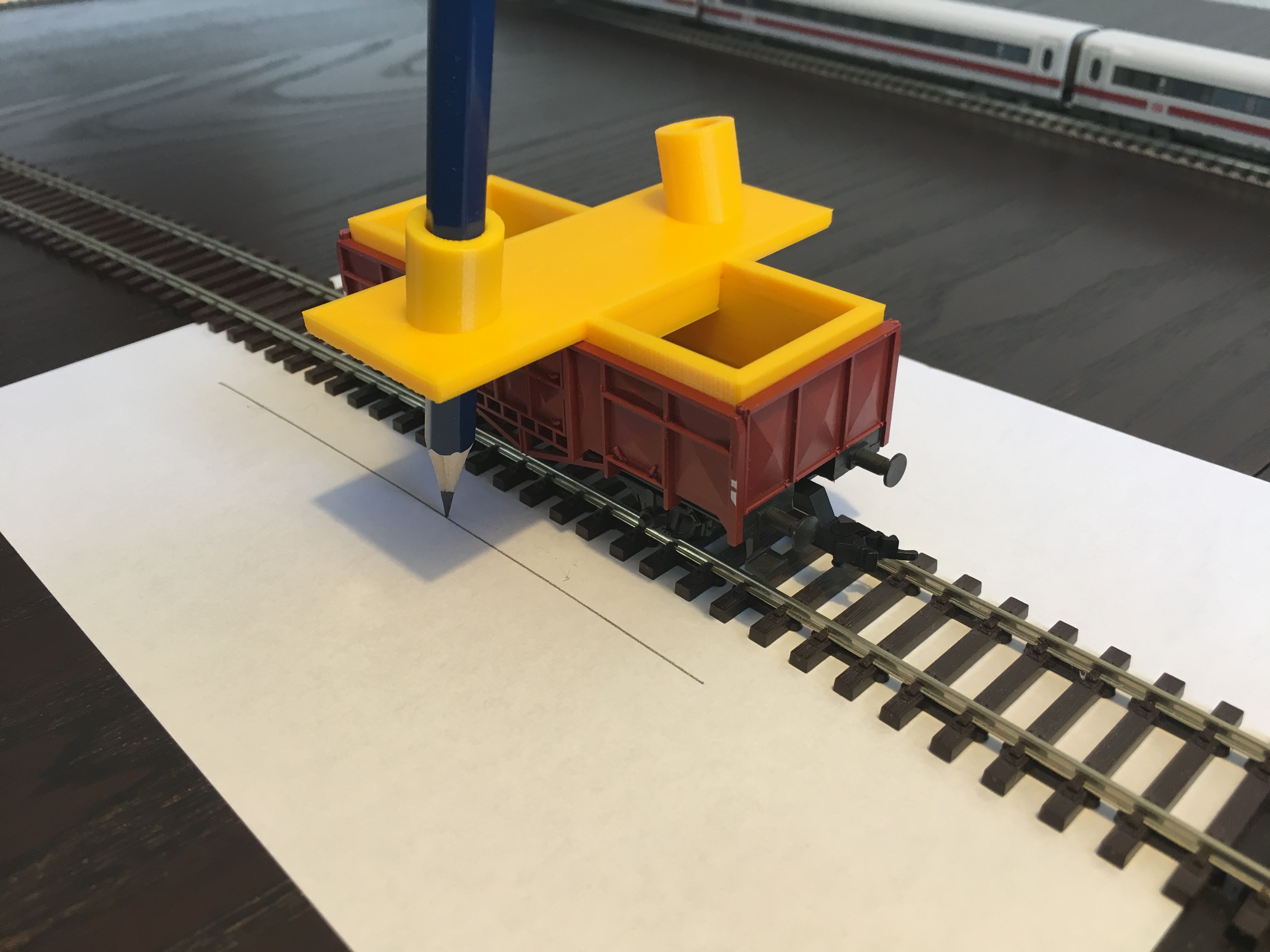

Der Stifthalter im Einsatz

Hier die drei STL-Files zum Download (nur für den privaten Gebrauch):

Servohalter samt Stelldrahthalter

Meine Weichen sollen vorwiegend mit Servos gestellt werden. Ich habe mir eine Halterung für Micro-Servos konstruiert. Zusätzlich wollte ich eine eibfache Möglichkeit haben, den Stelldraht mit dem Servohorn zu verbinden, was zu einem Stelldrahthalter geführt hat, den man auf das Servohorn aufklipsen und zusätzlich falls nötig mit etwas Sekundenkleber sichern kann.

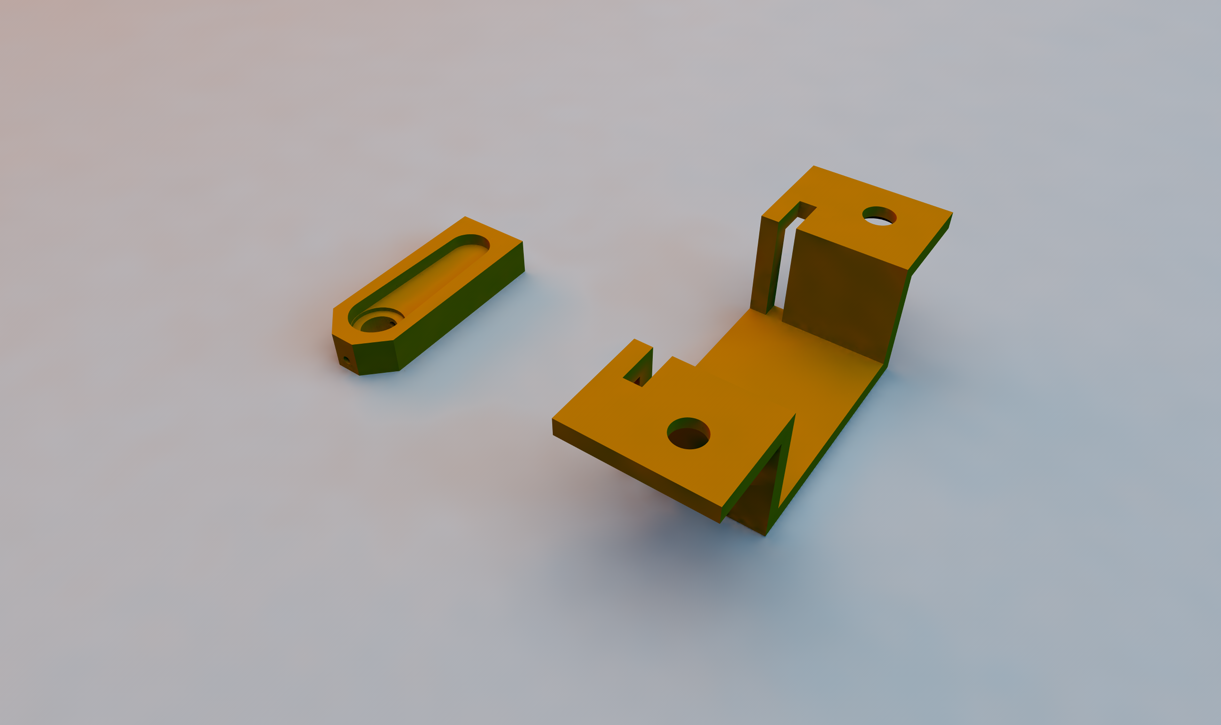

3D-Modell des Servohalters

Der Stelldrahthalter kann Drähte bis 1 mm Stärke aufnehmen. Beim Druck des Teils ist darauf zu achten, dass man keine Stützstrukturen drucken lässt, denn das würde die kleine Öffnung für den Draht vollends verschließen. Mit meinem Ultimaker 2+ konnte der Stelldrahthalter ohne Stützstrukturen problemlos gedruckt werden. Der Servohalter muss hingegen mit Stützstrukturen gedruckt werden.

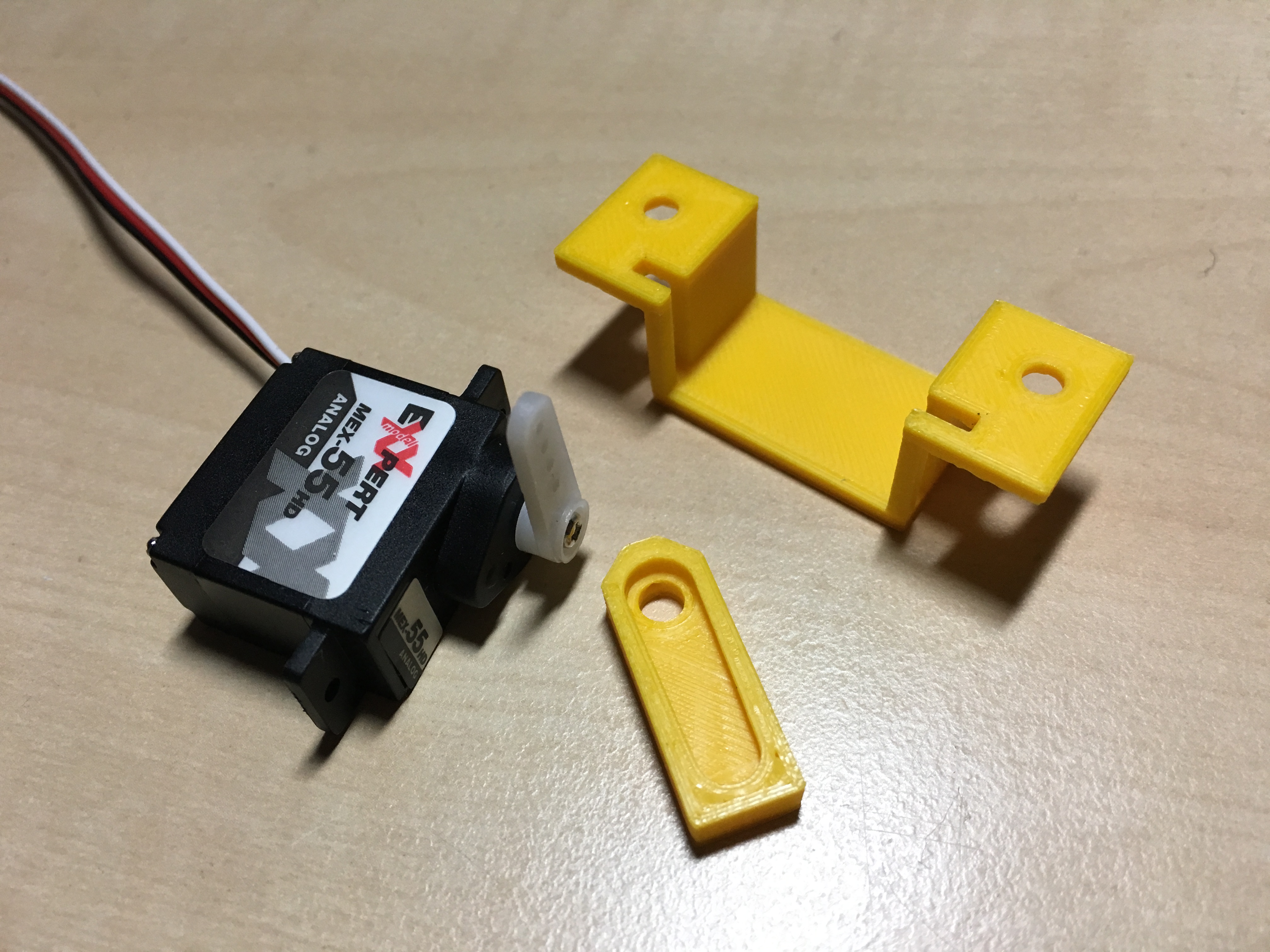

Bisher bin ich nicht dazu gekommen, die Teile im Einsatz zu testen. Das Druckergebnis lässt aber hoffen:

Fertig gedruckte Teile

Hier die STL-Dateien zum Download (nur für den privaten Gebrauch):

Eine neue Modellbahn entsteht – Rahmenbau

Nachdem nun der Raum für die neue Modellbahn feststeht, geht es an die Planung des Rahmens der zukünftigen Bahn. Ich möchte die offene Rahmenbauweise einsetzen.

Der U-förmige Unterbau soll aus 7 Segmenten entstehen. Die Segmente sollen trennbar sein, was bedeutet, dass auch die komplette Bahn an den Segmentkanten idealerweise trennbar sein sollte oder zumindest leicht getrennt werden kann, falls die Bahn mal umziehen muss. Die Oberkante des Unterbaus soll bei 70 cm liegen. Dies ist dann auch die Ebene des unteren Schattenbahnhofs. Die folgenden Abbildungen zeigen den Plan des Rahmens:

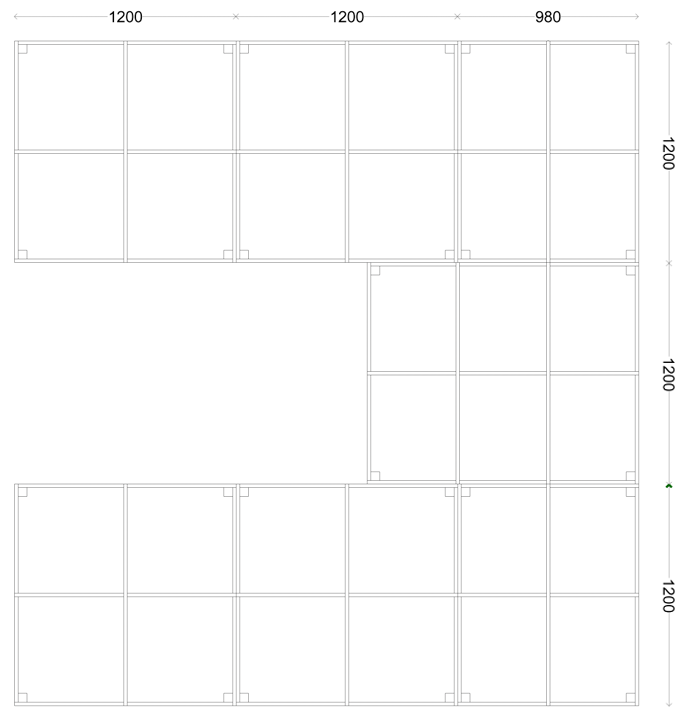

Rahmen von oben gesehen (hier noch in einer etwas kleineren Version)

Als Holz wird 19 mm starke Tischlerplatte eingesetzt. Sie ist stabil und verzugsfrei. Die Rahmenbretter werden 10 cm hoch und jeweils 120 cm lang sein. Damit entstehen Kästen von maximal 120 x 120 cm, die miteinander verschraubt werden.

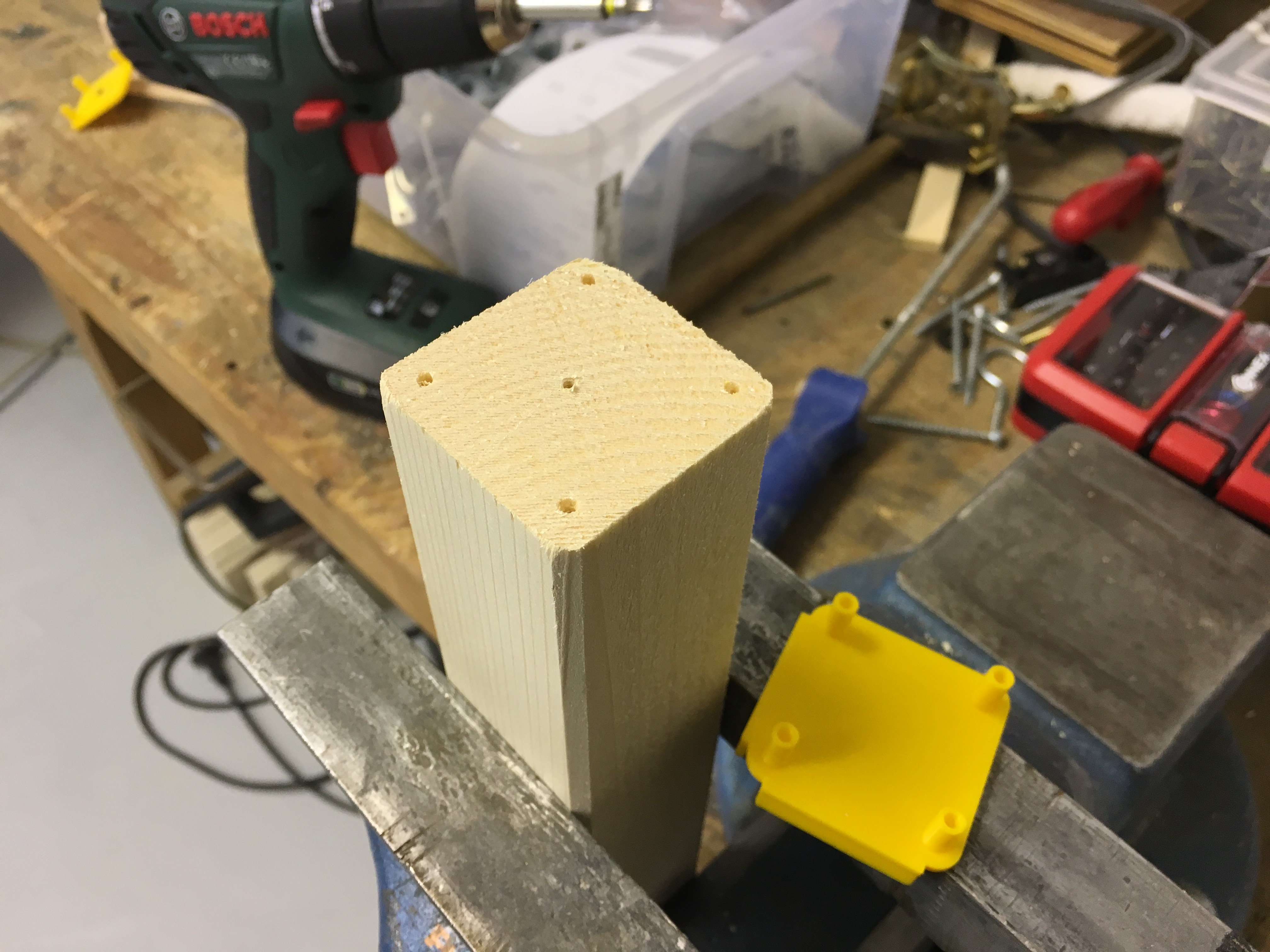

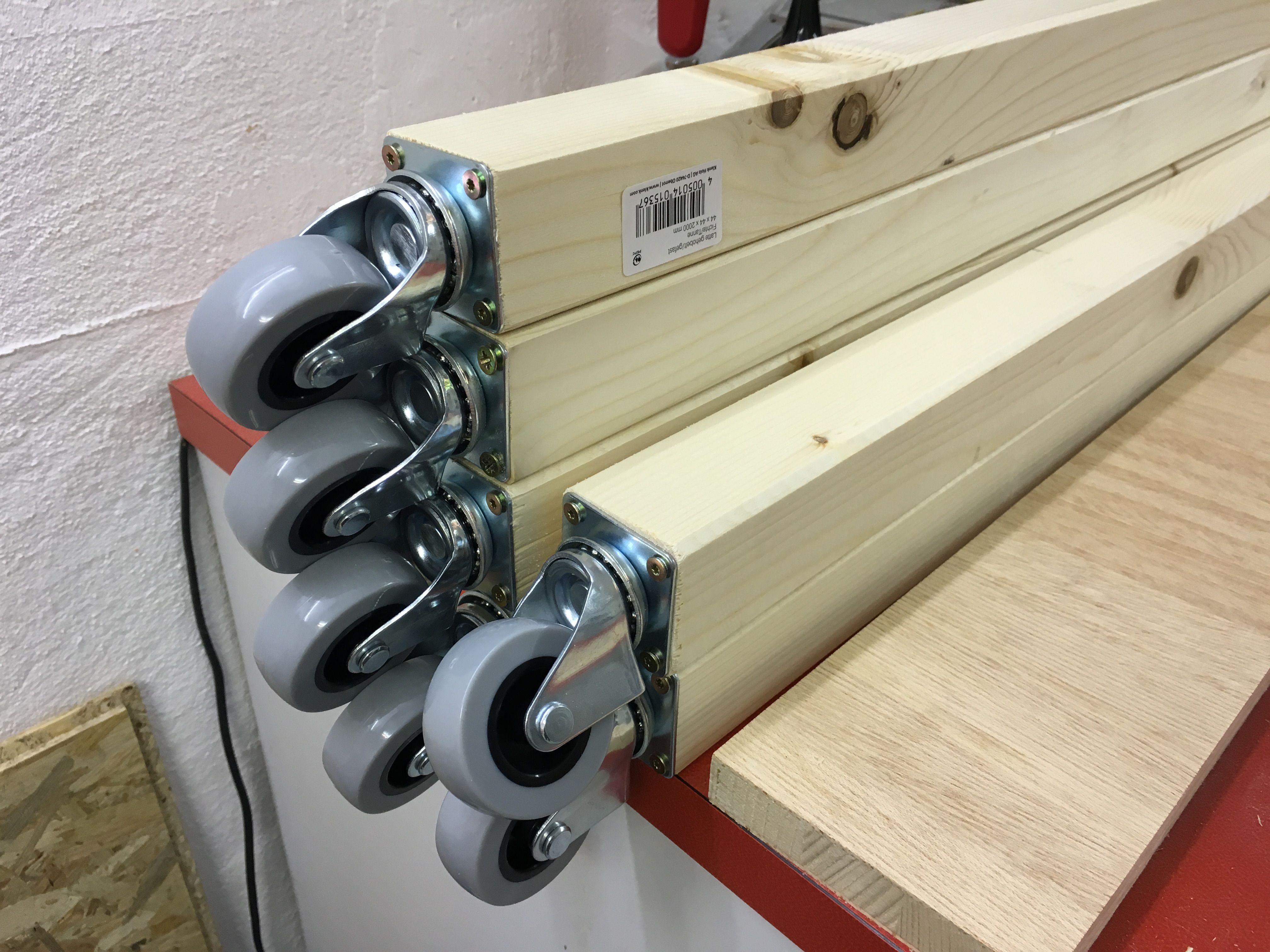

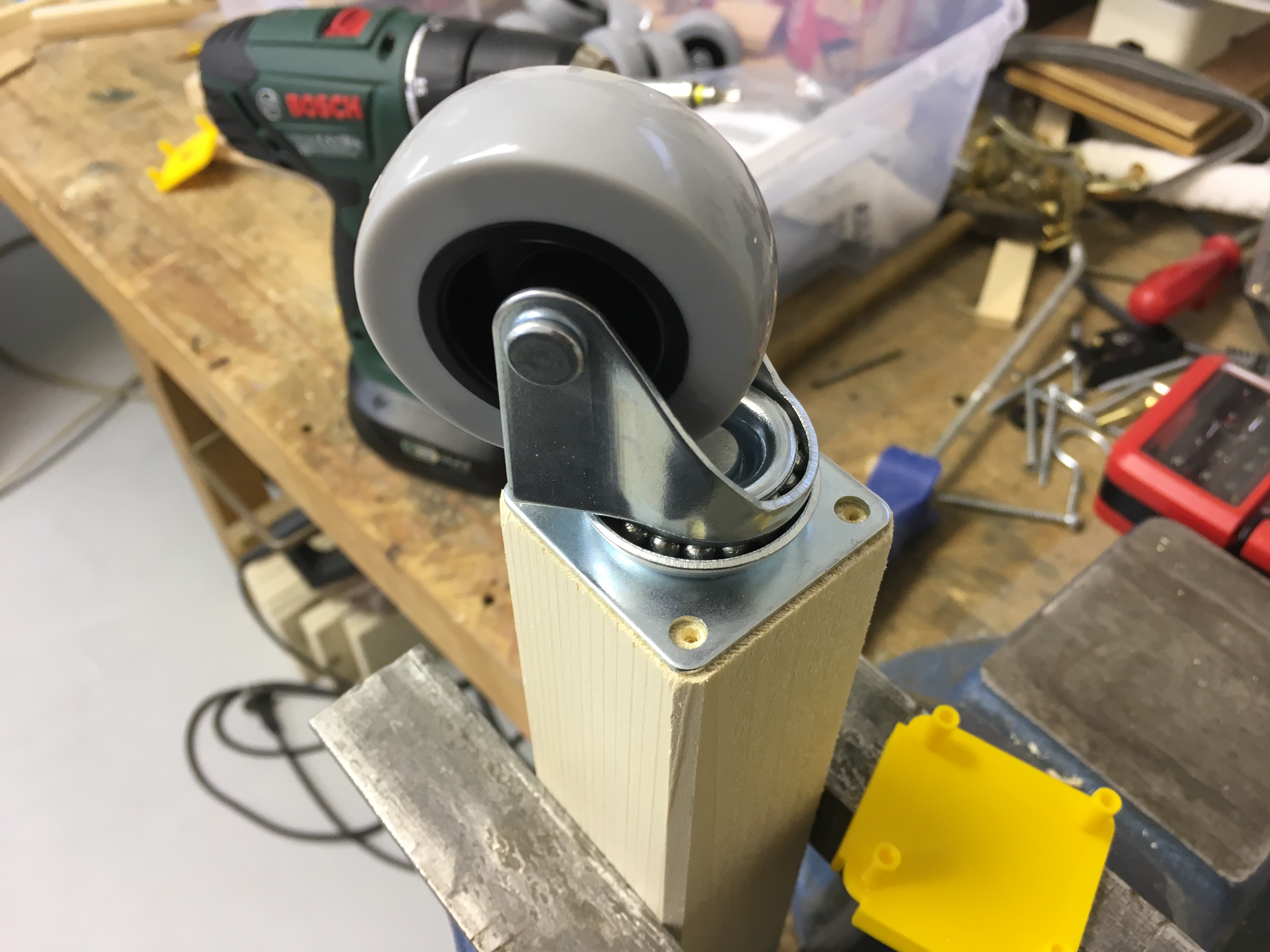

Jeder Kasten steht auf 4 Beinen zu je 670 x 42 x 42 mm.  Die Beine werden mit Rollen versehen (IKEA Rill, 50 mm).

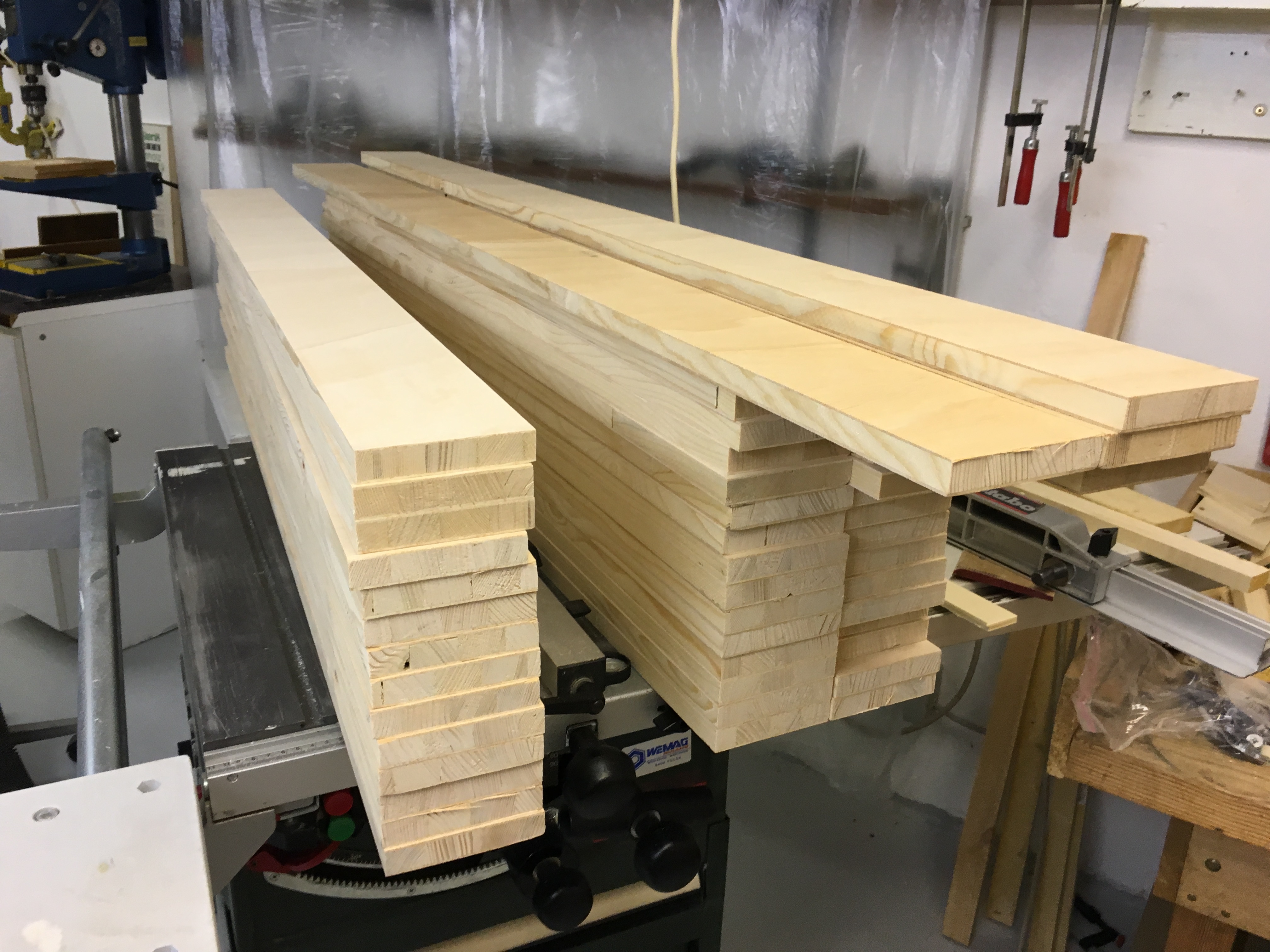

Die Tischlerplatten habe ich entgegen meiner ursprünglichen Planung nicht komplett selber zurecht geschnitten, sondern Bretter in den Maßen 1200 x 100 x 19 mm bei https://platten-zuschnitte.de/ bestellt. die Weiterverarbeitung habe ich dann mittels Kreissäge in meiner Werkstatt vorgenommen. Die Latten für die Tischbeine gibt es im Baumarkt, die Rollen bei IKEA https://www.ikea.com/de/de/catalog/products/96671300/

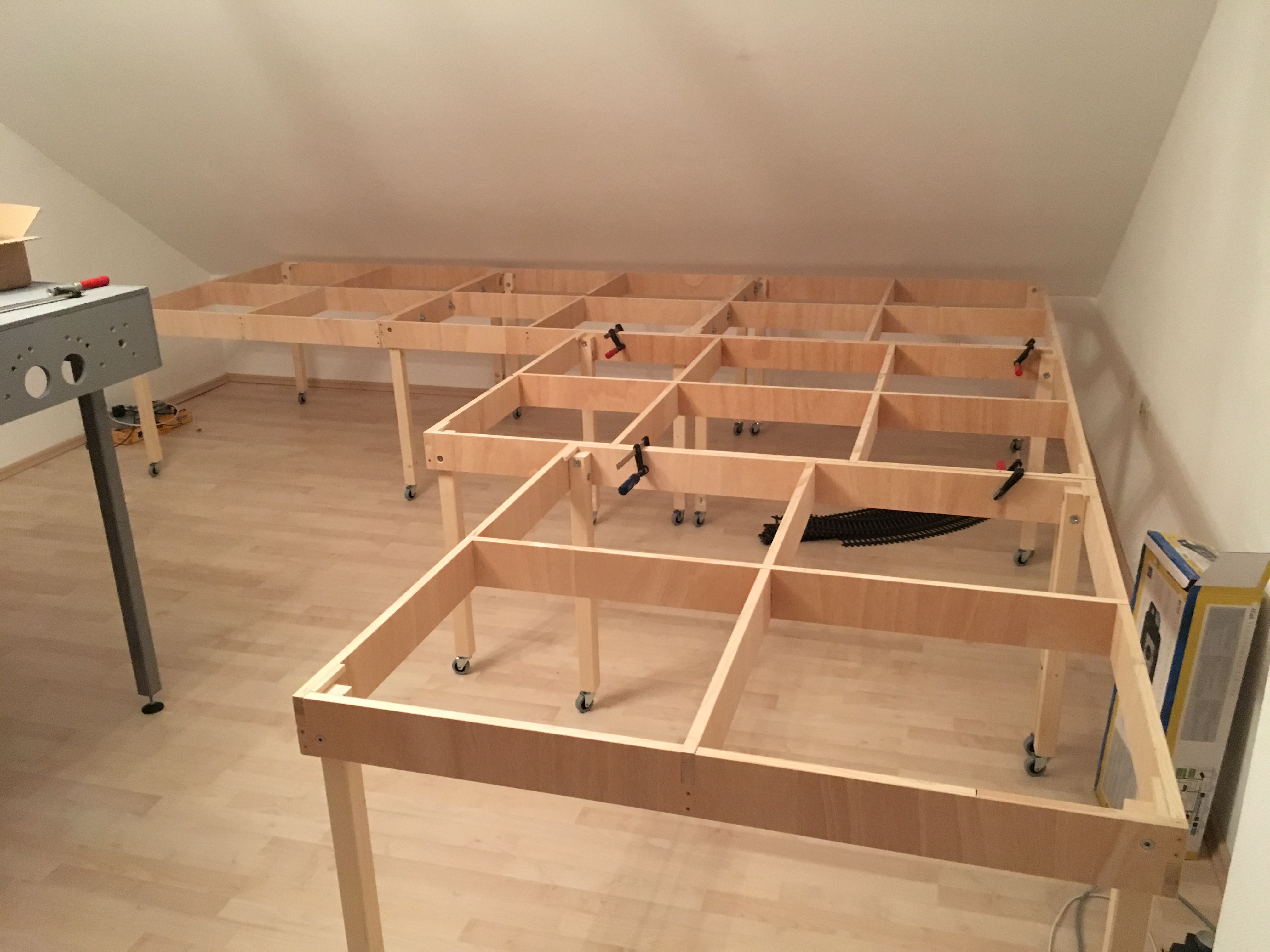

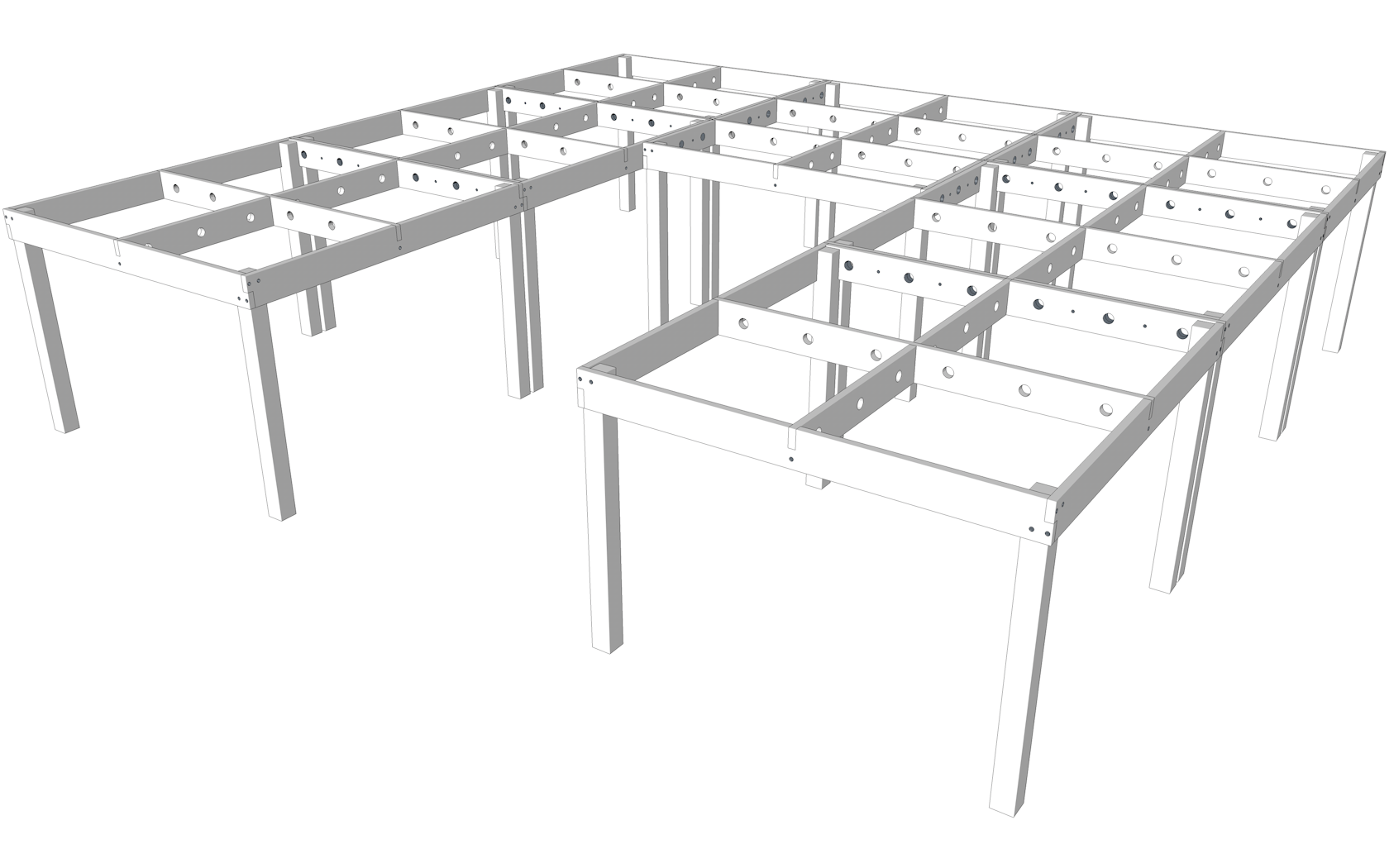

Der fertige Rahmen wird folgendermaßen aussehen:

Modell des späteren offenen Rahmens

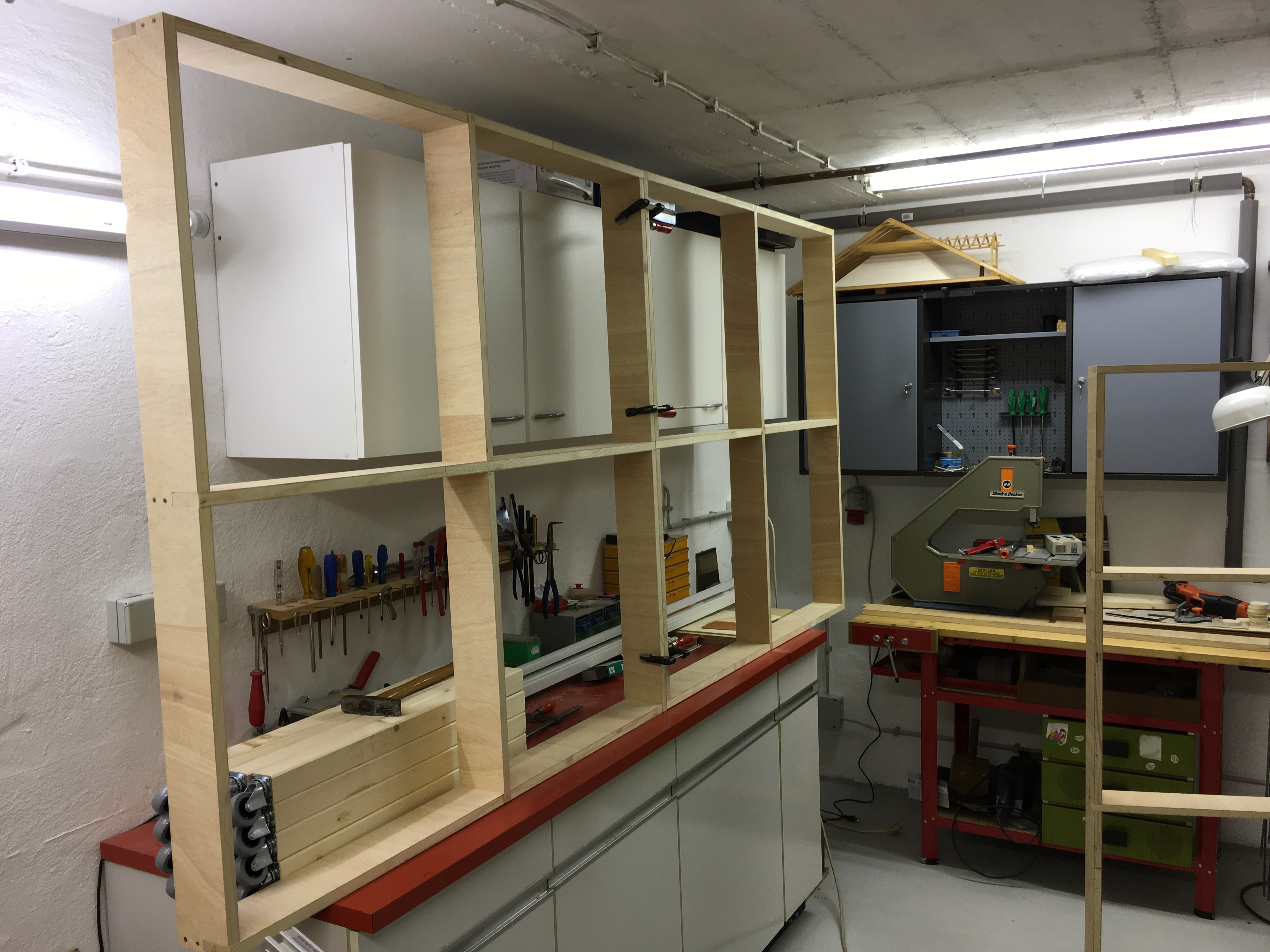

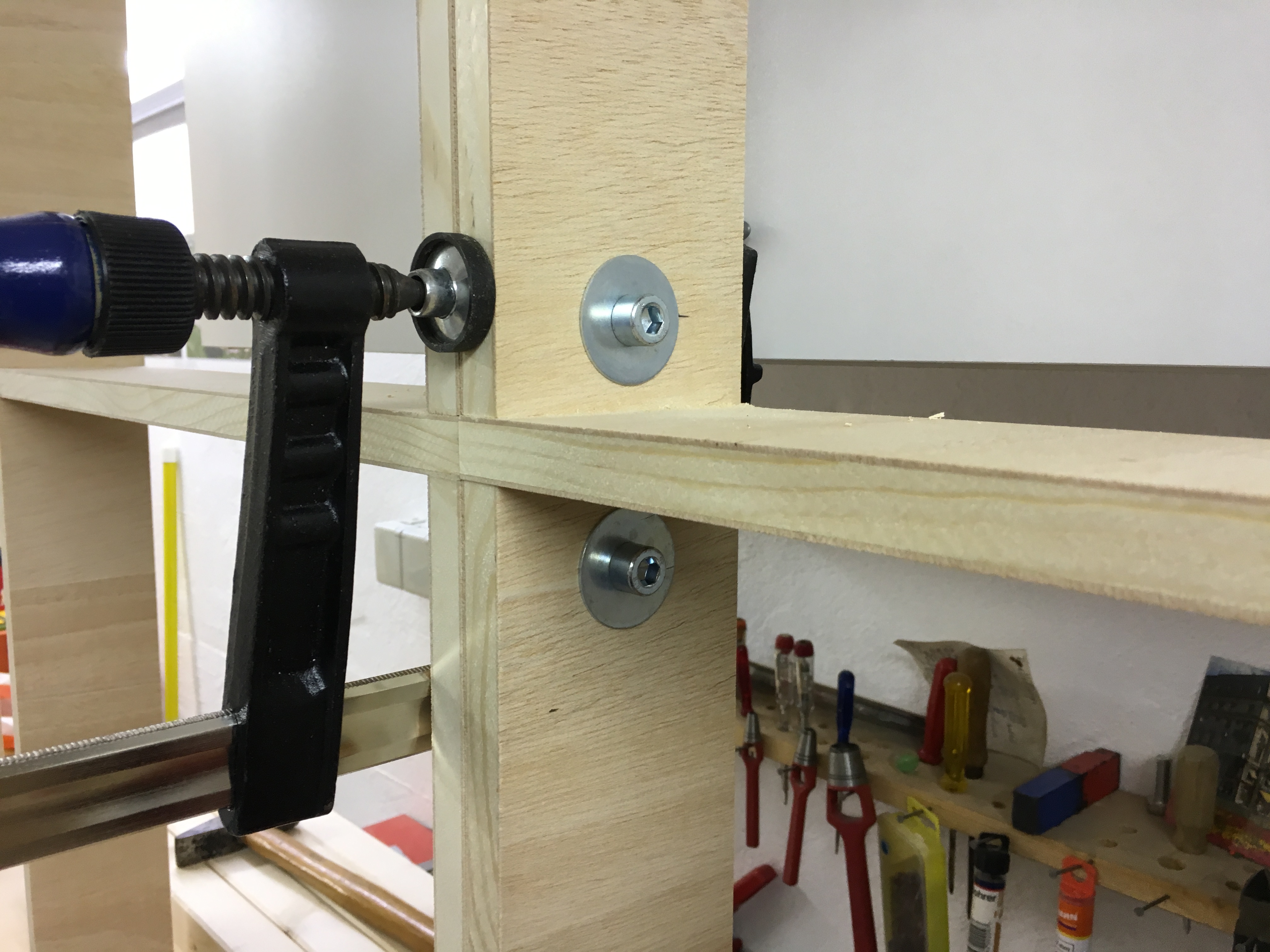

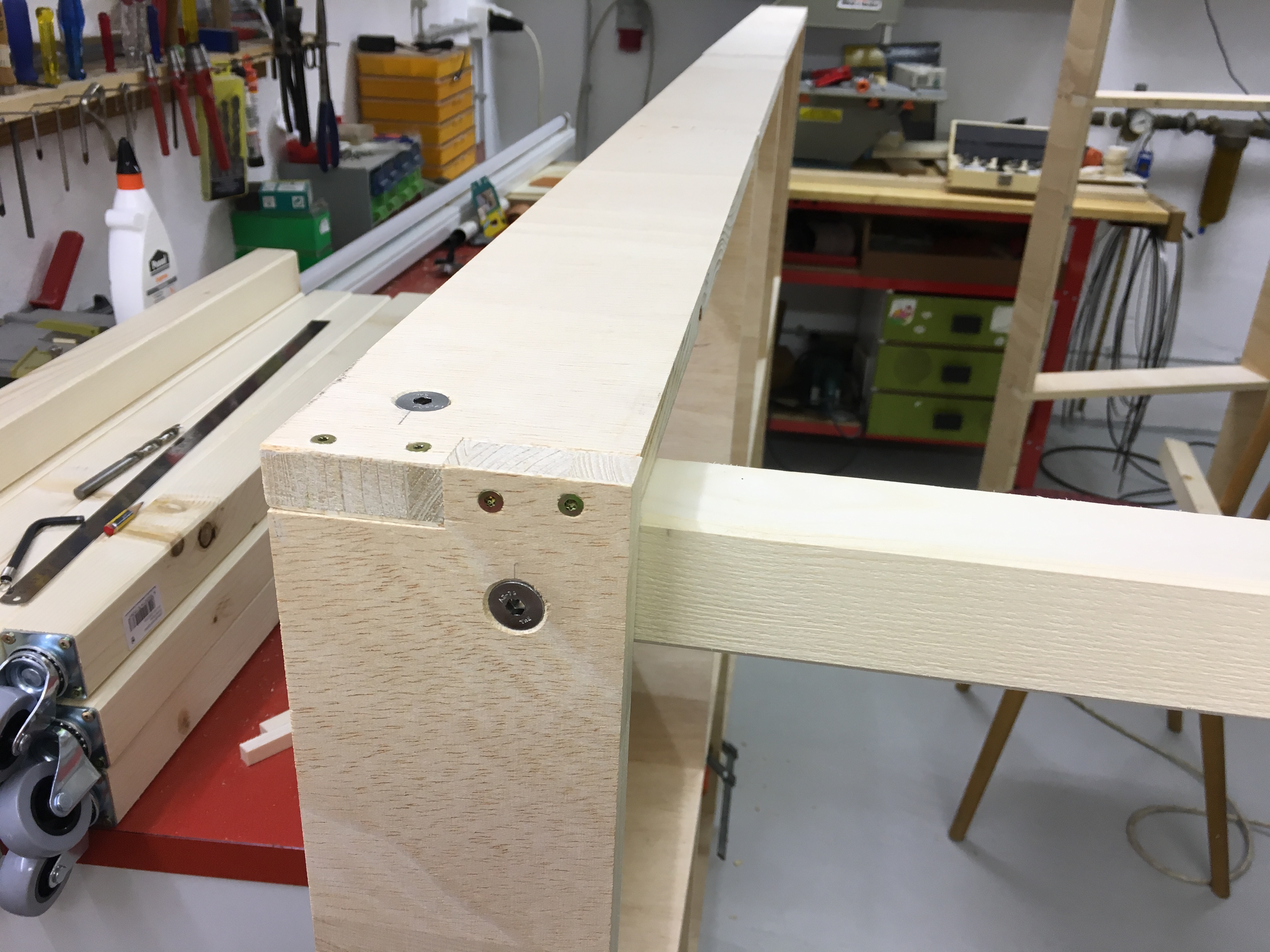

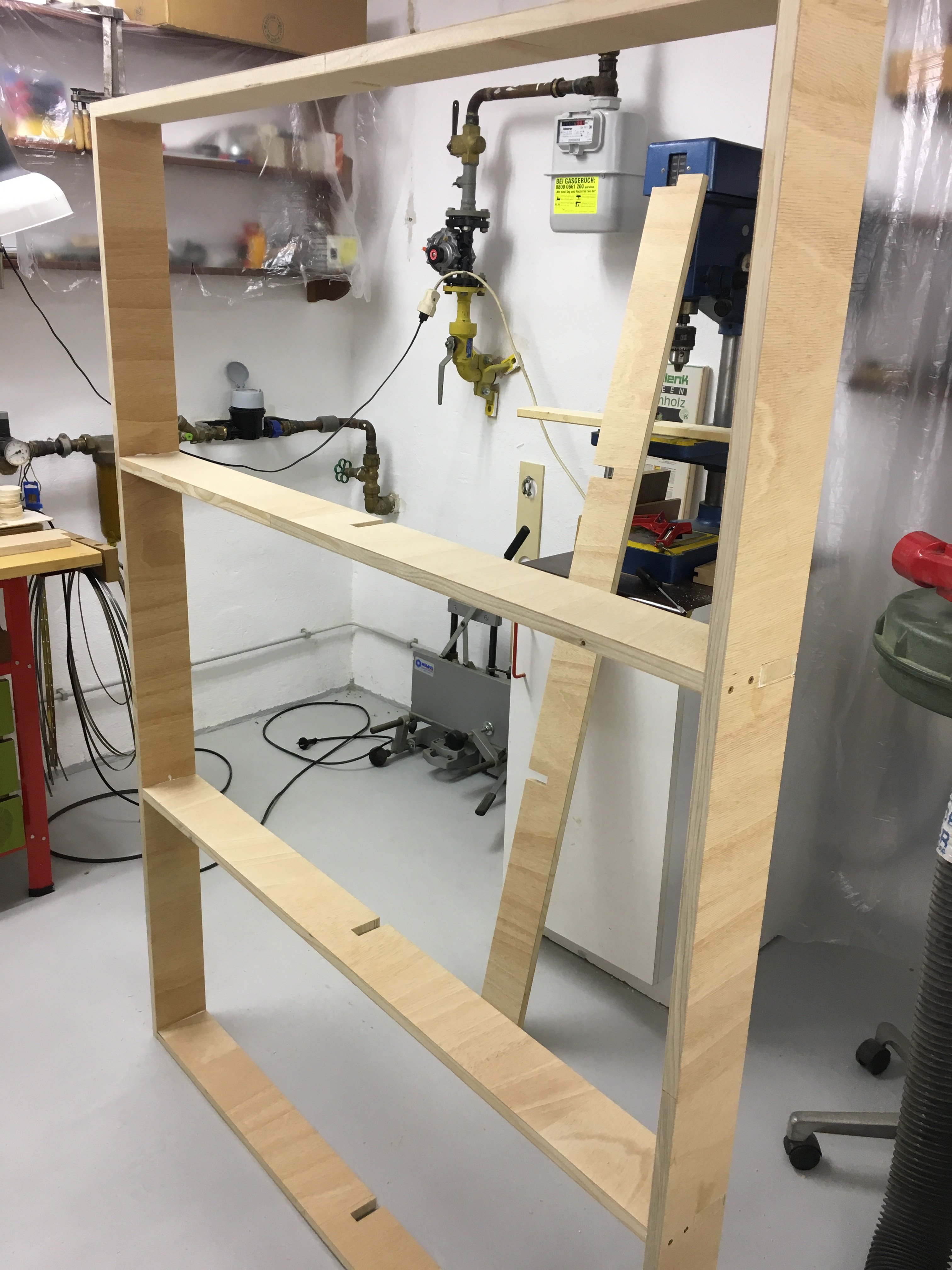

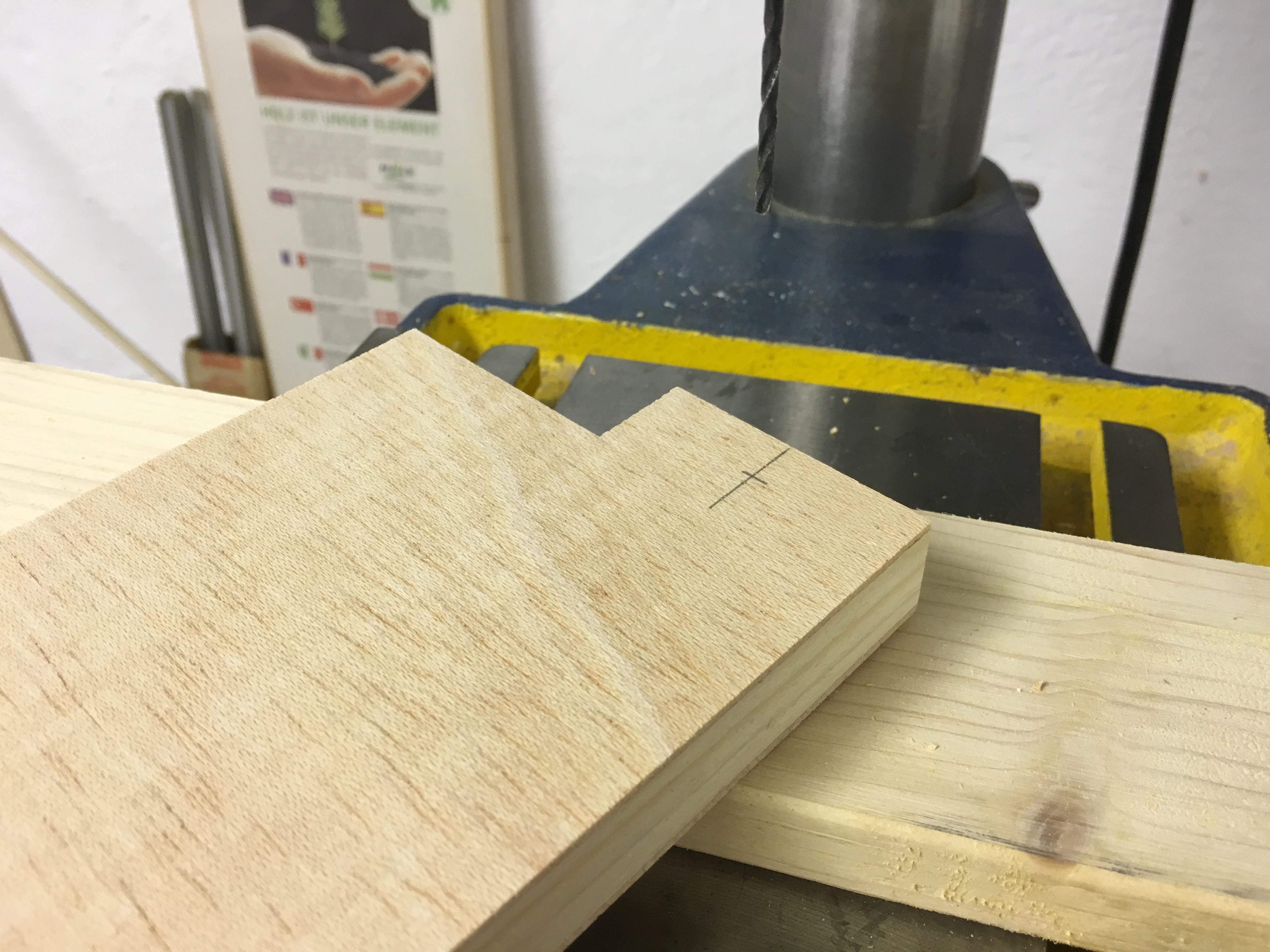

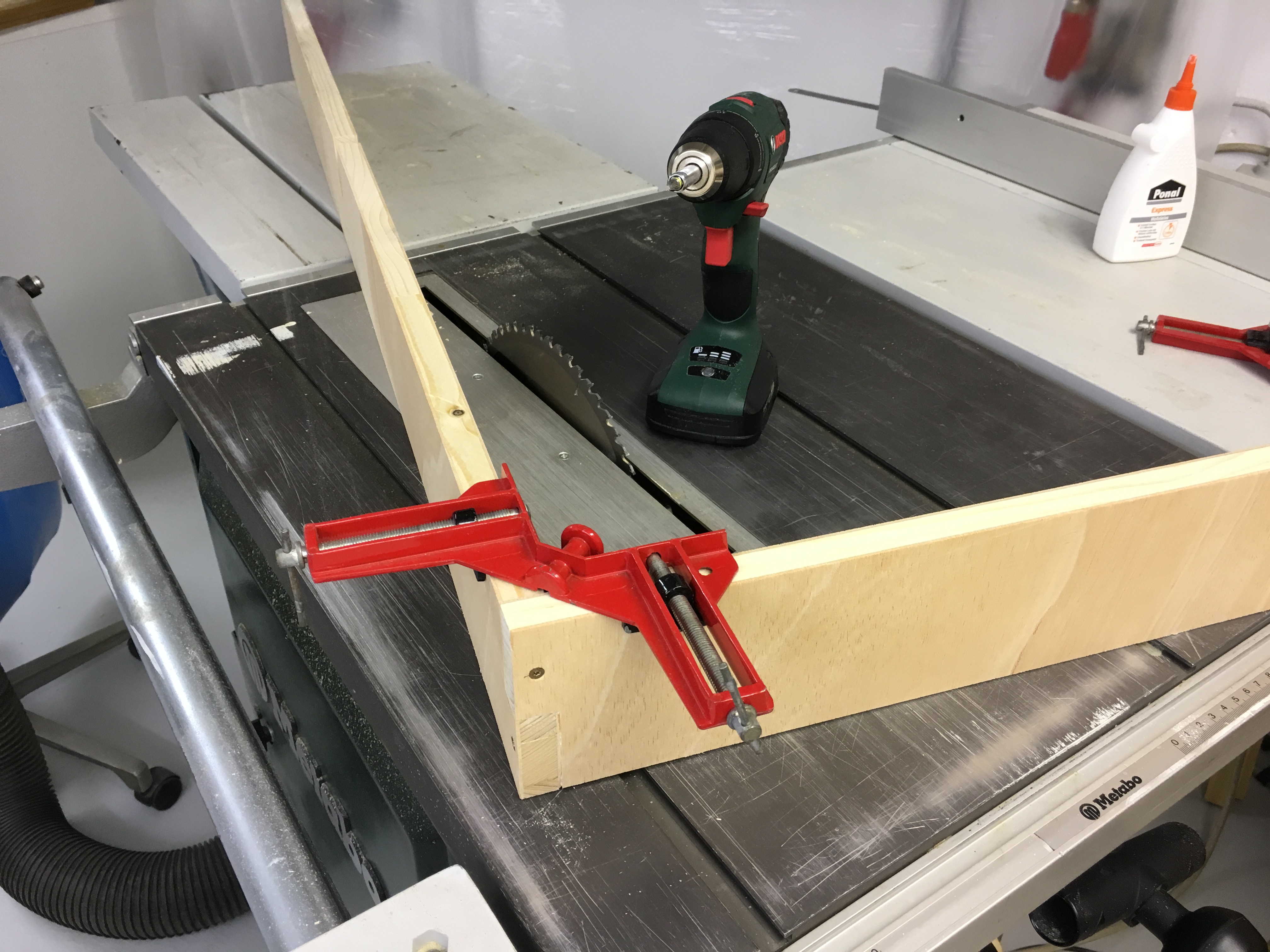

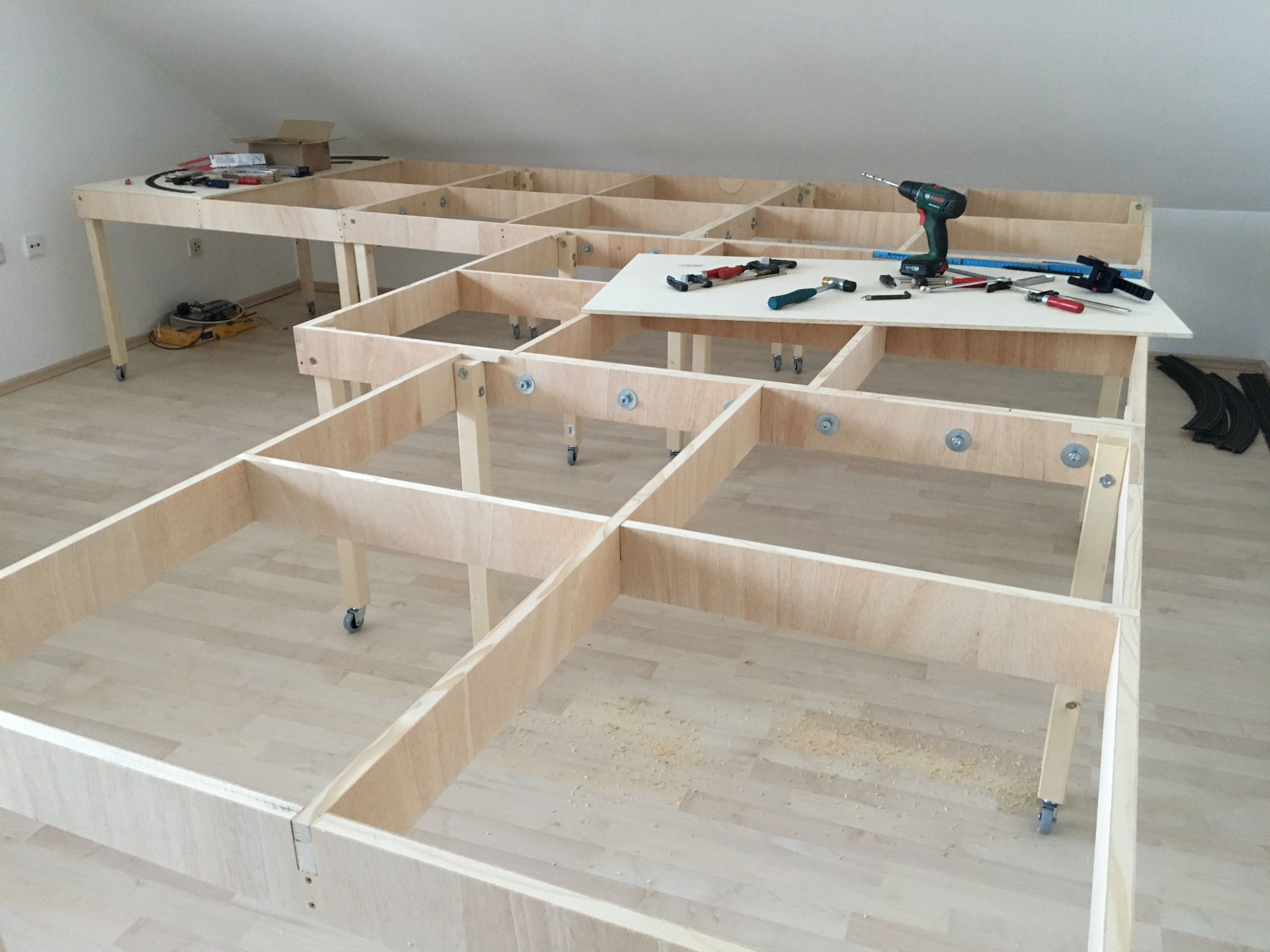

Nachdem das Material geliefert worden war, ging es an den Bau. Die Bretter aus Tischlerplatte hatten eine ziemlich gute Qualität und so entstanden nach und nach die Rahmenteile und Tischbeine samt Rollen.



Eine neue Modellbahn entsteht – Das Modellbahnzimmer

Für einige Jahre hatten wir eine Modellbahn auf dem Dachboden. Da die klimatischen Verhältnisse dort suboptimal sind (im Sommer zu warm, im Winter zu kalt), kamen wir kaum über den Rohbau und die Elektrik hinaus. Als Neffe begann, sich für die Modellbahn stärker zu interessieren, baute ich in 2017 provisorisch in einem der Dachgeschosszimmer ein Oval samt Überhol- und Abstellgleis auf.

In dieser Zeit reifte auch der Gedanke heran, den Raum als Modellbahnzimmer herzurichten und ihn somit nur diesen einen Zweck zuzuführen. Der Raum selber hat zwei Türen (eine führt hinaus auf einen Balkon) und ein großes Fenster. Da er im ersten Stock liegt, ist natürlich auch eine Dachschräge vorhanden. Hier nun erst einmal der Grundriss des Raumes.

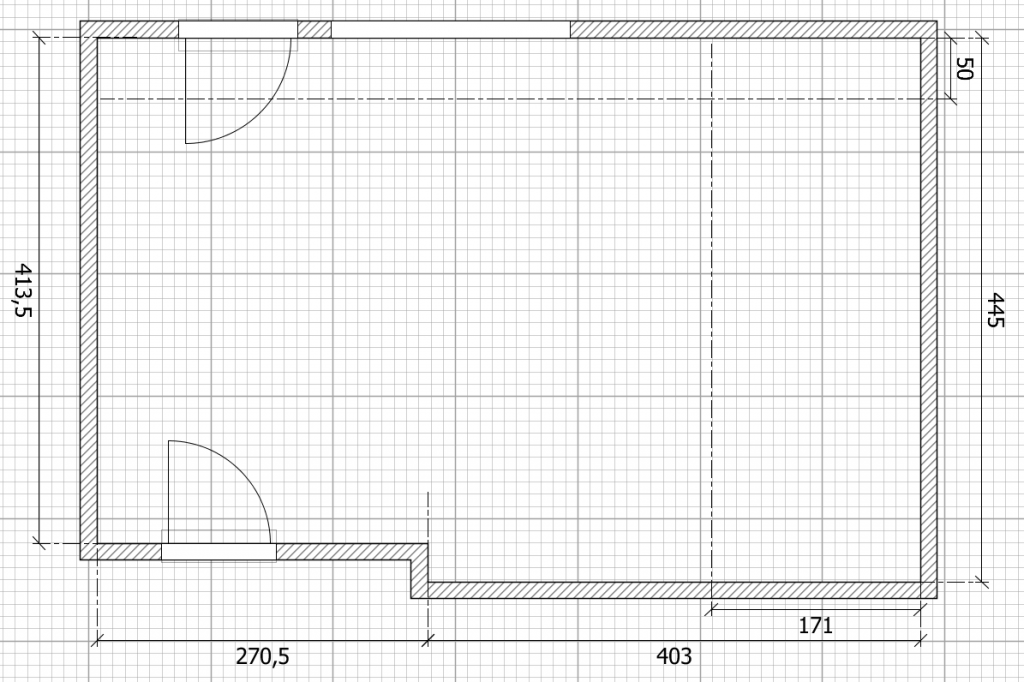

Grundriss des zukünftigen ModellbahnzimmersIn diesen Raum passt eine Anlage mit den Ausmaßen von maximal 360 x 360 cm. Zu weit unter die Dachschräge darf sie nicht reichen. Ebenfalls sollte sie nicht in den Weg zwischen den beiden Türen hineinragen. Im Grundriss habe ich zwei Linien eingezeichnet, die Bereiche abtrennen, die für die Modellbahn tabu sein sollen. So ist es möglich, noch um die Bahn herumzugehen und von überall eingreifen zu können.

Um insgesamt aber flexibel zu sein, wird der Rahmen der Modellbahn auf Rollen stehen. So kann man sie bei Bedarf in gewissem Maße verschieben. Hier der Planungsstand mit einem u-förmigen Anlagengrundriss von 338 x 360 cm:

Planungsstand mit Grundfläche der Modellbahn

Die Anlage wird übrigens aktuell um 90 Grad gedreht aufgebaut, also so:

Grundfläche der Modellbahn um 90 Grad gedreht

Diese Variante erlaubt es, an den Schattenbahnhof an mehreren Stellen etwas besser heran zu kommen. Es sei aber nicht verschwiegen, dass man durch die Verletzung der „171 cm“-Grenze nun neben der Bahn nicht mehr so gut stehen kann oder dort eher gebückt unterwegs ist. Deshalb muss die gesamte Anlage auf Rollen stehen, um sie im Raum je nach den Bedürfnissen verschieben zu können.

Gleisbildstellpult für die Modellbahn – Teil 2

Nachdem ich im ersten Teil einige grundlegende Gedanken formuliert habe, die mich zum Selbstbau eines Gleisbildstellpults geführt haben, möchte ich hier nun meinen Lösungsansatz beschreiben. Dieser befindet sich zwar noch im Fluss, ist in weiten Teilen aber schon festgeschrieben.

Digital oder Analog?

SONY DSCIch hatte für den linken Bahnhofskopf eigentlich eine Nachbildung eines mechanischen Stellwerks von H0fine vorgesehen. Die Stellhebel sehen gut aus, sie lassen sich leicht zusammenbauen und gut bedienen. Der Verdrahtungsaufwand ist bei dieser analogen Variante natürlich recht hoch. Bei 60 Weichenantrieben und ca. 30 Signalen ist aber meines Erachtens das Stellwerk nicht mehr wirklich praktikabel. Ich werde es anderweitig verbauen, z.B. an einem kleinen Nebenbahnhof und ggfs. um Signalhebel erweitern.

Da ich den Aufwand bei analoger Verdrahtung scheute, sah ich mich nach digitalen Alternativen um. Die Servoelektroniken von MBTronik können nämlich analog oder digital angesprochen werden. So probierte ich zuerst einmal die Weichen des linken Bahnhofkopfes mit der ECoS II zu stellen. Das funktioniert zwar reibungslos, aber wie schon im vorhergehenden Artikel geschrieben, empfinde ich das Display als zu klein und die Bedienung somit zu fummelig. Der Verdrahtungsaufwand ist dafür deutlich geringer. Es ist schon ein Unterschied, ob man alle Servoelektroniken an einer dedizierten DCC-Ringleitung anschließen kann oder zu jeder Platine zwei Litzen ziehen muss.

Die Entscheidung für digital ist daher relativ bald gefallen.

Analoges Stellpult & digitale Weichenantriebe

Die nächste Frage, die sich stellte war folgende: “Wie kann ich digitale Weichenantriebe mit einem analogen Stellpult ansprechen?”

Die Lösung fand ich wieder einmal bei Littfinski Datentechnik: KeyCommander

Der KeyCommander ist eine kleine Digitalzentrale, die zusammen mit dem Booster DB-2 und einem geeigneten Trafo das Digitalsignal für die Weichen- und Signaldecoder liefert.

Mit Hilfe von gewöhnlichen S88-Rückmeldemodulen werden die Signale der Drucktaster des Stellpults an den KeyCommander übertragen. Dieser wertet die “Rückmeldungen” aus und wandelt sie in Stellbefehle um. Wie das Ganze aussieht, kann man an dieser Übersicht erkennen. Die Rückmeldemodule werden hintereinander gehängt und bilden somit einen S88-Rückmeldebus. Durch die Position der Module im Rückmeldebus sind die Adresse der einzelnen Anschlüsse fest vorgegeben.

Somit ist unabhängig von einer bestehenden Digitalzentrale das digitale Stellen von Weichen und Signalen möglich. Fährt man analog auf der Bahn, kann man dennoch digital schalten.

Das Konzept von Littfinski sieht pro Weiche zwei Taster vor. Einer für Geradeaus und einer für Abzweig, meist auch als Grün- und Rotlage bezeichnet.

Ausleuchtung der Weichenstellung

Das Stellpult soll den aktuellen Zustand jeder einzelnen Weiche anzeigen. Dazu bieten sich hauptsächlich vier Alternativen an:

  • Rückmeldung direkt vom Weichenantrieb und Anschluss von LEDs im Stellpult
  • Rückmeldung über S88-Rückmeldemodule und Ausleuchtung über einen Gleisbildstellpult-Decoder
  • Auswertung des digitalen Stellbefehls und Ausleuchtung über einen Gleisbildstellpult-Decoder
  • Die Drucktaster  schalten nicht nur die Weichen, sondern auch Relais, die für die Ausleuchtung zuständig sind.

Ich habe mich für den Zwischenweg entschieden. Der Gleibildstellpult-Decoder lauscht auf der DCC-Ringleitung nach Stellbefehlen und leuchtet gemäß dieser das Stellpult aus. Dies ist keine echte Rückmeldung vom Antrieb, zeigt aber zumindest, ob der korrekte Stellbefehl abgesendet wurde.

Reduzierung der Menge an Drucktastern

Für jede Weiche im Stellpult müssen mit dem bisherigen Ansatz 2 Taster und zwei LEDs verbaut werden. Da das Stellpult nicht zu groß werden soll, habe ich mir zwei Möglichkeiten angesehen, die Menge an Tastern und evtl. LEDs zu verringern.

  • 2 Beleuchtete Taster rot/grün verwenden und dafür keine LEDs verbauen
  • 1 Taster verwenden und 2 LEDs rot/grün einbauen

Variante 1 kann man mit den beleuchteten Einbau-Drucktastern von Brawa erreichen. In diesen Tastern stecken kleine Birnchen, die die Tastenkappen beleuchten. Allerdings steht der finanzielle Aufwand in keinem Verhältnis zum erwarteten Nutzen, denn bei 120 Tastern allein für die Weichen werden rund 750 Euro nur für die Taster fällig.

Variante 2 ist durch den Einbau von LEDs etwas aufwendiger und verbraucht etwas mehr Platz, kostet aber deutlich weniger, als Variante 1. Aus diesem Grund möchte ich Variante 2 näher beleuchten.

Variante 2 – 1-Tasten-Bedienung von Weichen

Bei einem realen Stellwerk werden die Weichen mit zwei Tasten bedient. Einerseits gibt es pro Weiche einen Weichentaster WT, der die Weiche umstellt und jeweils einen Weichengruppentaster für Gerade WGT-G und einen für Abzweig WGT-A, der die Richtung bestimmt. Die beiden Weichengruppentaster sind dabei meist etwas abseits am Rand des Stellpults angeordnet. Somit kann man eine Weiche nur durch Drücken zweier Tasten verstellen. Ein versehentliches Schalten scheidet damit aus.

relais-platine-halbDiese Funktionalität ist mit einer einfachen Verkabelung nicht mehr abbildbar. Hier kommt nun Hr. Koehne von Modelltechnik Koehne ins Spiel. Ich wusste bereits, dass man mit einer enstprechenden Schaltung unter Zuhilfenahme von bistabilen Relais diese Funktionalität erreichen kann. Im Gespräch mit Hr. Koehne kristallisierte sich eine Lösung heraus. Aus einem Kundenauftrag hatte er noch einige Platinen übrig, die mit jeweils 8 bistabilen Relais und Dioden bestückt werden. Die Platinen werden dann zwischen den Tastern des Stellpults und den Eingängen der Rückmeldemodule eingebaut. Durch Drücken von WGT-A und WT bzw. WGT-G und WT stellt sich das angeschlossene bistabile Relais jeweils um.

Das bedeutet, dass je nach Stellung des bistabilen Relais entweder die Rot- oder Grünlage (Abzweig oder Geradeaus) am Rückmeldemodul belegt wird. Ein Vorteil, der sich damit auch noch ergibt: Da die Relais bistabil sind, haben sie auch nach einer Stromunterbrechung noch die selbe Stellung. D.h. es werden nach dem Einschalten die letzten Stellbefehle erneut über die Rückmeldemodule im Stellpult an den KeyCommander übergeben. Die Weichen werden, falls manuell verstellt, wieder die Lage versetzt, die sie zum Ende des letzten Betriebs hatten. Somit ist auch die Ausleuchtung wieder korrekt.

skizze-relaiskarte-keycomDie Skizze rechts soll den Aufbau verdeutlichen (die Abbildungen der drei Module von Littfinski Datentechnik sind der PDF-Dokumentation entnommen). Die Relaiskarte hat rechts und links jeweils 4 identische Anschlüsse. Von oben nach unten: WGT-A, UM-R, UM-L und WGT-G. WGT-A und WGT-G sind die Anschlüsse für die Weichengruppentasten für Abzweig und Geradeaus. UM-R und UM-L sind die Anschlüsse für den Umschalter des Relais. Die Platine könnte über UM-R und UM-L unterschiedliche Signale annehmen. In diesem Fall ist es aber nicht nötig. Daher werden UM-R und UM-L über einen Jumper kurz geschlossen. Somit liegt an beiden die Masse des Rückmeldemoduls an.

Wenn man nun die Taster WGT-G und WT5 gleichzeitig drückt, wird das Relais W5 die Masse, die an UM-L/UM-R anliegt mit dem grünen Ausgang des W5 verbinden. Das Rückmeldemodul bekommt also an Anschlußpaar 5 das Signal auf dem Kontakt g.

Drückt man hingegen die Taster WGT-A und WT5 gleichzeitig, so wird das Relais W5 die Masse mit dem roten Ausgang des W5 verbinden. Also wird das Rückmeldemodul an Anschlußpaar 5 das Signal auf dem Kontakt r annehmen.

Die Signale werden über das s88-Kabel an den KeyCommander übertragen und dort in ein DCC-Signal gewandelt, welches über den Booster DB-2 verstärkt an die Antriebe geschickt wird. Der angesprochene Antrieb schaltet somit in die gewünschte Stellung.

Da die Relais vier Abgriffe haben, kann man Zusatzfunktionen darüber steuern, z.B. die Ausleuchtung am Stellpult, was ich aber nicht vorhabe. Eine anderes nettes Feature ist gleichzeitig eine zweite Weiche zu schalten, z.B. bei Gleisverbindungen, da diese immer zusammen gestellt werden müssen. Ich habe 5 echte Gleisverbindungen, die mit zwei gegenüberliegenden Weichen gebildet werden. Ich werde also 5 Relais einsparen können, da diese Verbindungen immer zusammen zu stellen sind. Die Relais lassen sich gut gebrauchen, da ich auch vorhabe, Doppelkreuzungsweichen über eine modifizierte Version der beschriebenen Schaltung zu stellen.





Gleisbildstellpult für die Modellbahn – Teil 1

SONY DSCFür unsere Modellbahn soll ein Gleisbildstellpult gebaut werden. In Zeiten von Digitalsteuerungen mit Display oder direkt mit Hilfe des Computers, klingt ein Stellpult mit Tastern und LEDs irgendwie antiquiert. Auch würde man erwarten, dass ich als IT-Spezialist genau solch eine computergestützte Lösung bevorzugen würde.

Rein von der technischen Seite her betrachtet, interessiert mich die Steuerung per Computer durchaus. Allerdings sind die mir bekannten Programme nicht auf Touchbedienung ausgelegt. D.h. ein großer Monitor mit Touchfähigem Screen ist nur die halbe Miete, wenn die Bedienung des Programms auf die Maus ausgelegt ist. Ein anderer Punkt, der mich immens stört ist die Zeit, die vergeht, bis der PC gebootet ist. Es müsste schon ein moderner schneller Computer bei, mit SSD und ordentlich Leistung, der beim Booten möglichst wenig Zeit vertrödelt. Meines Erachtens ist übrigens auch die Bootzeit meiner ECoS II indiskutabel.

Der PC scheidet somit aus. Alternativ habe ich das Gleibild meiner Digitalzentrale ECoS II getestet. Das kleine Display der ECoS ist dafür irgendwie nicht wirklich geeignet. Die fummelige Bedienung sagt auch meinem Vater nicht zu. Außerdem könnte man die Weichen nur steuern, wenn die ECoS auch verwendet wird. Da wir die Bahn analog oder digital betreiben können, müsste man im Analogbetrieb trotzdem die ECoS hochfahren. Alles irgendwie nicht inutitiv.

Diese Punkte führen mich daher zum Bau eines Gleisbildstellpults. Zur Vorbereitung habe ich mir erstmal einige am Markt verfügbare Systeme angeschaut. Darunter auch

  • Uhlenbrock Track-Control
  • Modelltec s.e.s. Gleisbild
  • ModellTechnik Koehne GBS

Für den Bahnhof samt Betriebswerk müssen etwa 50 Weichaenantriebe und rund 30 Signale geschaltet werden. Hinzu kommen noch Stromlosabschnitte und Entkuppler.

Geht man mit diesen Rahmenbedingungen an die Sache heran, erkennt man sofort, dass das reine Stellpult mit vorgefertigten Bausteinen von Uhlenbrock oder Modelltec zwischen 1.600 und 3.000 Euro liegen wird. Selbst bei Modelltechnik Koehne fallen etwa 1.100 Euro an, wenn man die Modulbausätze verwendet, die trotz Handarbeit einen sauberen Aufbau ermöglichen.

Prinzipiell haben alle drei oben genannten Systeme ihren Reiz. Von Modelltec habe ich mir das Einsteigerset bestellt und evaluiert. Ich gebe zu, es macht Laune und man möchte loslegen und das Gesamte Stellpult zusammenstecken. Allerdings habe ich auch einige negative Punkte feststellen müssen. Der Zusammenbau ist zwar leicht verständlich, aber doch auch etwas fummelig. Hat man alles beisammen, ist das Stellpult allerdings recht stabil. In meinem Set waren drei Weichenplatinen, die leider nicht in die Abdeckungen passten, weil die Taster auf den Platinen weiter auseinander standen, als es die Löcher in der Abdeckung vorsahen. Die Taster kann man leider auch nicht leicht anders positionieren, da sie schon maximal eng stehen, aber eben nicht eng genug. Die Abdeckungen werden – zumindest im Einsteigerset – durch eine Folie zusammengehalten, damit sie im Karton ein Gleisbild ergeben. Die Folie muss man abziehen, was unschöne Kleberückstände auf dem KUnsstoff zurückließ. Die Putzerei zog sich dementsprechend einen Nachmittag hin. Leider fehlten auch einige Verbindungelemente, so dass ich das gesamte Pult des Einsteigersets nicht zusammenbauen konnte.

Preislich liegt schon der linke Bahnhofskopf bei rund 800 Euro (nur für die Gleissymbole, Weichen- und Signalplatinen). Der rechte Bahnhofskopf samt Schattenbahnhof dürfte sich ebenfalls in diesem Preisbereich bewegen.

Als nächster Kandidat kam von Uhlenbrock das Track-Control in Frage. Mir war klar, dass ich dafür eine Intellibox hätte anschaffen müssen, die rein für die Steuerung der Weichen und Signale zusändig wäre. Das System macht einen überaus professionellen Endruck, was mit einem minimalen Verdrahtungsaufwand einhergeht. Allerdings kostet allein eine Weichenplatine schon ca. 20 Euro. Zusmamen mit den anderen Bausteinen, Abdeckungen, Folien und einer Intellibox dürften problemlos 4.000 Euro fällig werden, wenn man auch noch die Fahrwege ausleuchten möchte.

SONY DSCAlso nahm ich Kontakt mit Herrn Koehne von Modelltechnik Koehne auf und ließ mich beraten. Anstelle seines Modulsystems, was ich recht spannend finde, weil es den Selbstbau unterstützt, sind wir aber im Gespräch auf eine andere Lösung gekommen. Diese wird im nächsten Teil dieser Artikelserie genauer beschrieben.

Soll es Spur 0 werden?

Letzte Woche habe ich die vorhandenen Fahrzeuge der Spur H0 katalogisiert. Rund 330 Items hatte die Liste am Ende. Ziel war es einen Überblick über den vorhandenen Fuhrpark zu erhalten und sich zu überlegen, ob auf dem Dachboden nochmal eine Spur H0-Anlage entstehen soll oder nach einem verkauf der H0-Artikel ein Neuanfang mit Spur 0 eine Option darstellt.

So landeten also nacheinander all die wunderschönen Modelle von Brawa, Fleischmann und Roco vor der Linse meiner Kamera. Kindheitserinnerungen wurden wach und auch mein Vater, dem ein großer Teil des Materials gehört, wusste zu vielen Modellen noch eine Geschichte zu erzählen.

Da stand z.B. seine erste Dampflok vor mir. Eine BR 89 von Fleischmann aus dem Jahre 1953 oder ein Shell Kesselwagen aus etwa der selben Zeit. Aber auch meine Fahrzeuge, weckten Erinnerungen. Geht man nostalgisch an die Sache heran, dürfte man die Fahrzeuge niemals verkaufen. Zu viel Vergangenheit hängt da schon dran. Andererseits reizt aber auch eine größere Spur, zumal auf dem Dachboden genügen Platz vorhanden ist.

Lange Rede, kurzer Sinn. Ich wollte es wissen, wie sich Spur 0 so anfühlt. Im Gegensatz zu H0 (Maßstab 1:87) ist 0 (Maßstab 1:43,5 – 1:45) doppelt so groß. Um ehrlich zu sein, kommt es einem sogar noch größer vor, wenn man es erstmal vor sich stehen hat.

Ich machte mich auf die Suche nach passenden Herstellern und landete quasi zwangsläufig bei der Firma Lenz, bekannt für ihre Digitalsteuerung. Der Markt in Spur 0 ist recht überschaubar. Kleinserienhersteller, wie z.B. Kiss kommen aktuell aufgrund des Preises und der langen Lieferzeit eh nicht in Frage. Lenz bietet ein Start Set an, in dem neben einem Oval (ca. 3m x 1,8m) mit Weiche und Abstellgleis auch eine Köf II, 3 Güterwagen und eine Digitalsteuerung verpackt sind.

Besonders gespannt bin ich auf die Köf II, denn diese Lokomotive besitze ich auch in H0 und mein Vater zusätzlich in Spur 1 (Maßstab 1:32)

Dieses Set habe ich nun geordert und werde berichten, wenn es da ist.
