6. Bautag – Vario Benzin Trainer

Nachdem ich den auf E-Antrieb umgebauten Benzin Trainer ein paarmal habe schweben lassen und einigermaßen zufrieden war, habe ich schon das nächste kleine Projekt angefasst. Der Trainer bekommt einen Flybarless Rotorkopf und dazu den Helicommand HC 3X.

Den HC 3X habe ich ausgesucht, weil ich ihn direkt mit zwei Spektrum Satelliten als Empfänger betreiben kann. Das verringert den Kabelsalat im Modell. Der G-401 Heckkreisel wird dann ebenfalls wieder ausgebaut und durch den Kreisel im HC 3X ersetzt.

2-Blatt Rigid Rotokopf

Ich habe am Wochenende den 2-Blatt Rigid Rotorkopf No. 702/60 von Vario montiert. Dazu gehört zwingend auch der Taumlescheibenmitnehmer No. 68/20. Die Montage war wie immer leicht zu bewerkstelligen. An der Taumelscheibe montiert man drei neue Kugelköpfe. Die Gestängelängen können gleich bleiben und somit hatte ich nach kurzer Zeit den neuen Rotorkopf fertig gestellt.

Jetzt fehlt nur noch der HC 3X und ein wenig Zeit zum Einstellen des Systems.

4. Bautag – Vario Benzin Trainer

Am 4. Bautag habe ich nicht viel machen können. Der Regler hat seinen Platz gefunden und das Heck wurde montiert.

Regler einbauen

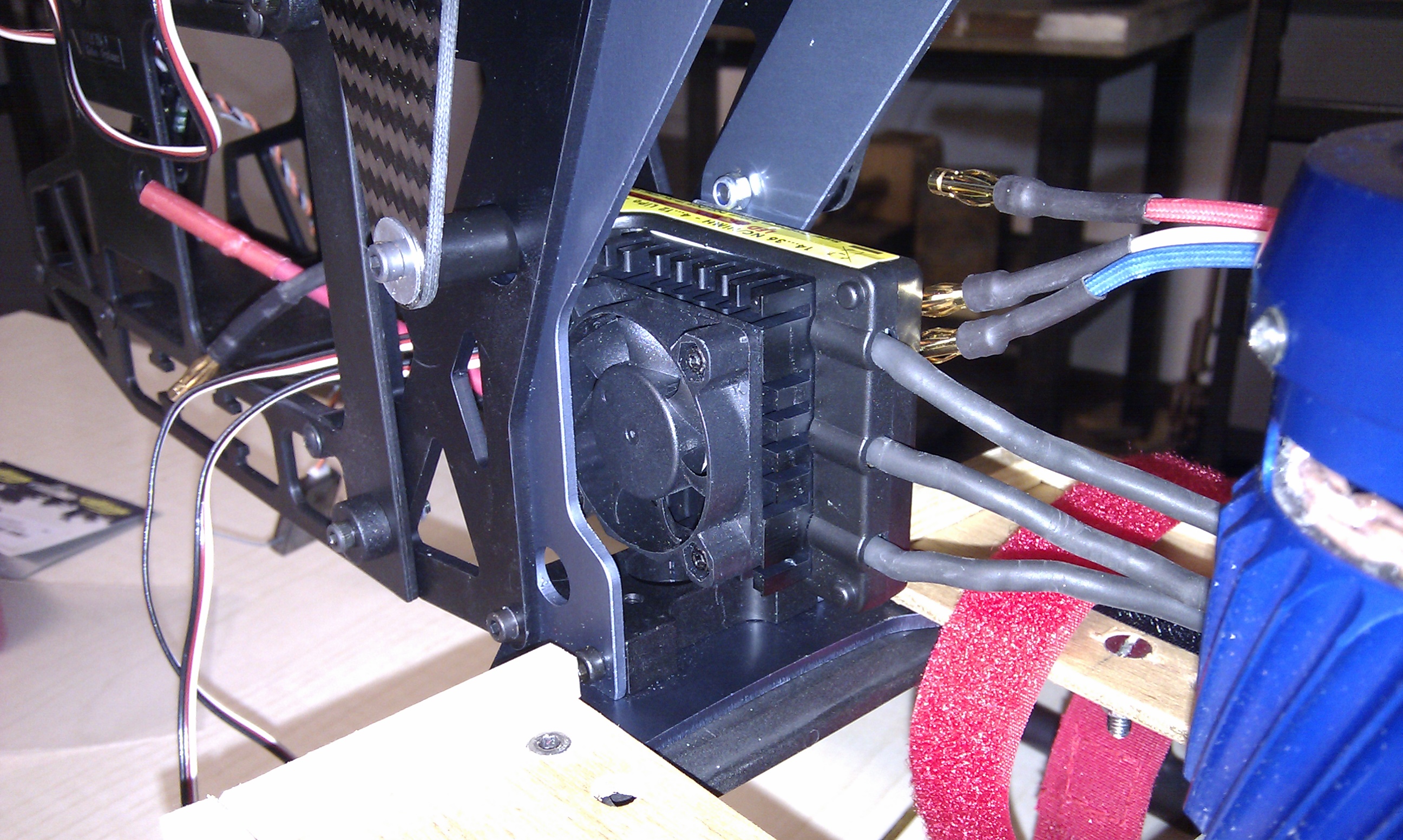

Befestigung des Reglers

Befestigung des Reglers

Der Robbe Roxxy BL-Control 9100-12 Opto ist schon mächtig groß. Man glaubt es nicht, aber man hat Platzprobleme, obwohl der Heli nicht gerade klein ist. Einerseits wollte ich den Weg zum Motor möglichst kurz halten, andererseits soll der Regler auch sauber verbaut werden. Es kam dadurch nur ein Einbau hochkant in Frage und zwar auf der rechten Seite, damit auch die Status LED noch sichtbar ist.

Zur Befestigung habe ich Doppelklebeband von Carson aus dem RC-Car Sport genommen, da ich das noch daheim hatte. Sollte es trotz seiner hohen Klebekraft versagen, werde ich Power Strips von Tesa einsetzen. 🙂

Somit zeigen nun die Motoranschlusskabel direkt zum Motor und die Kabel für die Akkus nach vorne.

Heck montieren

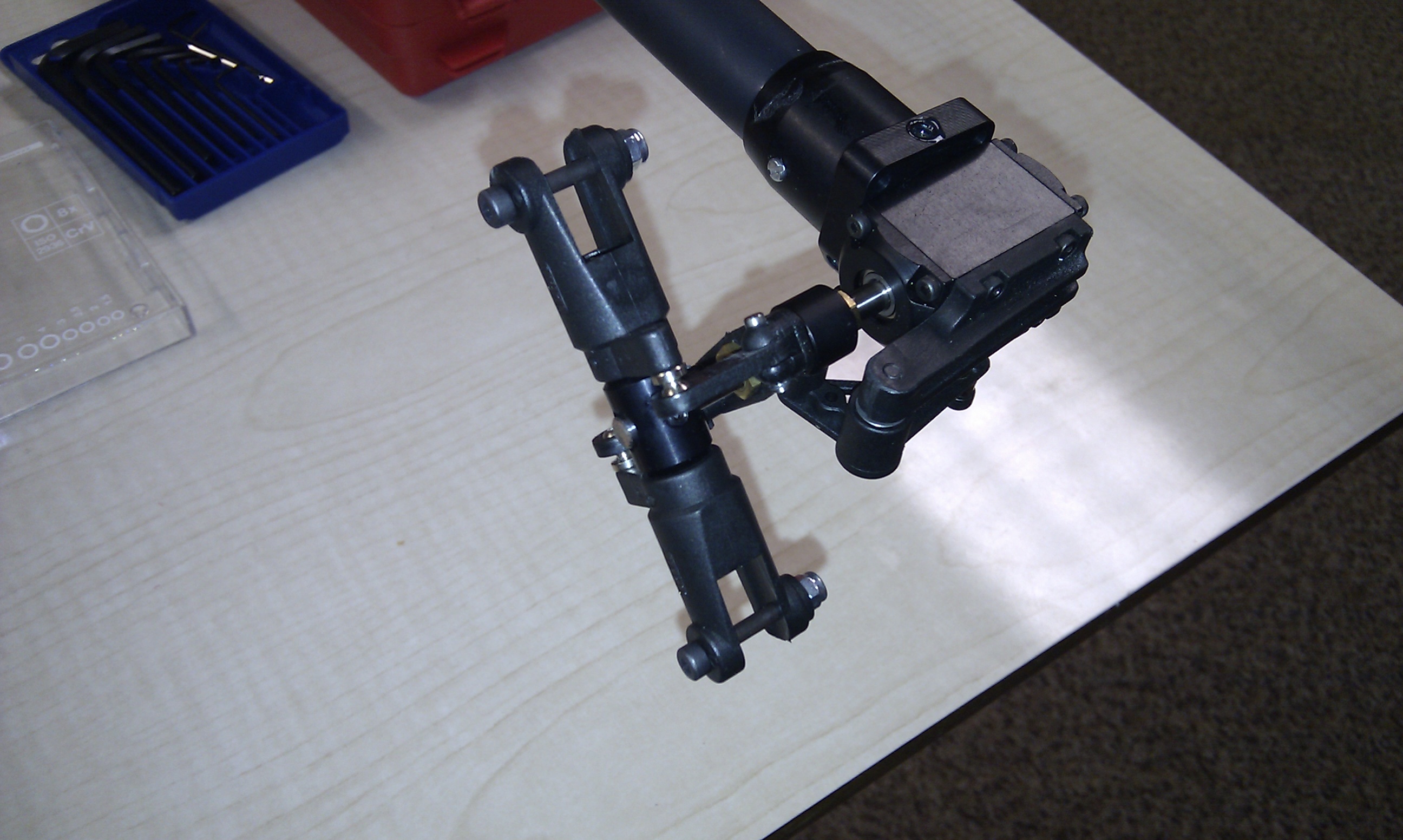

Montiertes Heckrotorgetriebe

Montiertes Heckrotorgetriebe

Das Heck habe ich nun auch montiert. Die Hülse am Ende des Heckrohrs habe ich leider etwas schief aufgeklebt. Glücklicherweise kann man aber das Heckrotorgetriebe sauber mittels drei Madenschrauben einstellen.

Nachdem dieser Bauabschnitt fertig war, habe ich die Heckrotorblätter montiert und einen ersten vorsichtigen Testlauf der Mechanik gemacht. Empfängerakku angeschlossen, Akkus in Reihe geschlatte und mit dem Regler verbunden und dann am Sender langsam Gas gegeben (Stellemode). Ziel war es zu sehen, ob alles sauber läuft. Die Rotorblätter hatte ich zu diesem Zeitpunkt noch nicht montiert.

Fazit

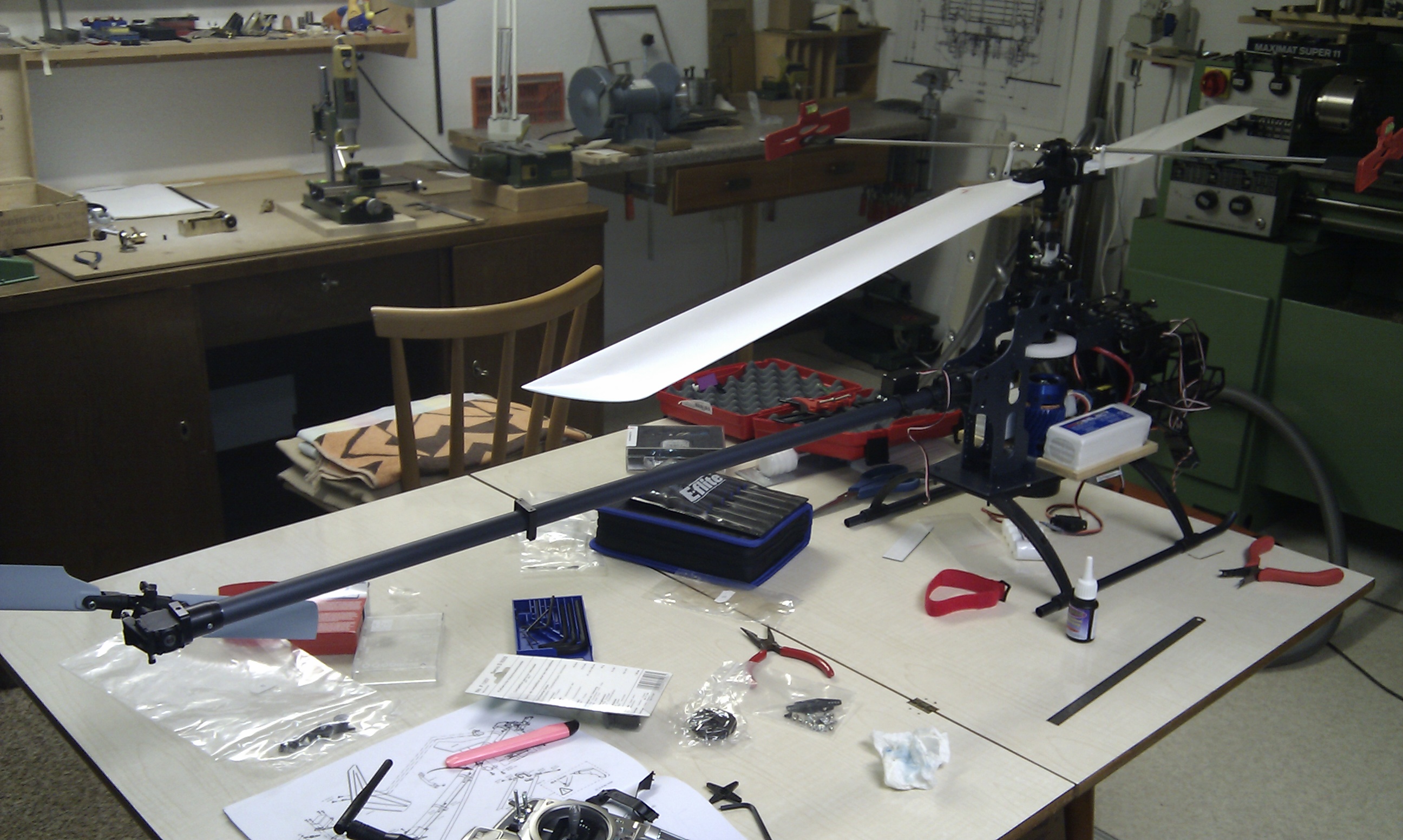

IMAG0273

So schauts aus

Der Aufbau ist schon ziemlich weit gediehen. Die Haube und Leitwerke befinden sich derzeit beim Lackierer. Nächstes Wochenende wird die Elektronik eingebaut und der Rotorkopf eingestellt.

Zum Abschluss habe ich noch die Rotorblätter montiert und bin begeistert, wie groß der Heli wirklich ist. Muss mich wohl demnächst mal nach einem geeigneten Verein im Raum Würzburg oder Raum Fulda umsehen, damit ich den kleinen “Großen” fliegen lassen kann. 🙂

3. Bautag – Vario Benzin Trainer

Vor meinem Urlaub hatte ich noch bei Vario Helicopter die Möglichkeit, mich mit Herrn Preisendörfer zu unterhalten und mir einen Elektroumbau eines Benzin Trainers anzuschauen. Ziel war es eine sinnvolle Lösung für die Platzierung der Akkus zu finden. Die Infos habe ich mit in den Urlaub genommen und darüber immer mal wieder unter der prallen Sonne Ägyptens nachgedacht.

Nach meinem Urlaub bin ich nur zu kleineren Arbeiten gekommen. Zusammenbau des Hecks und Vorbereitung der Akkuhalterung.

Heckgetriebe

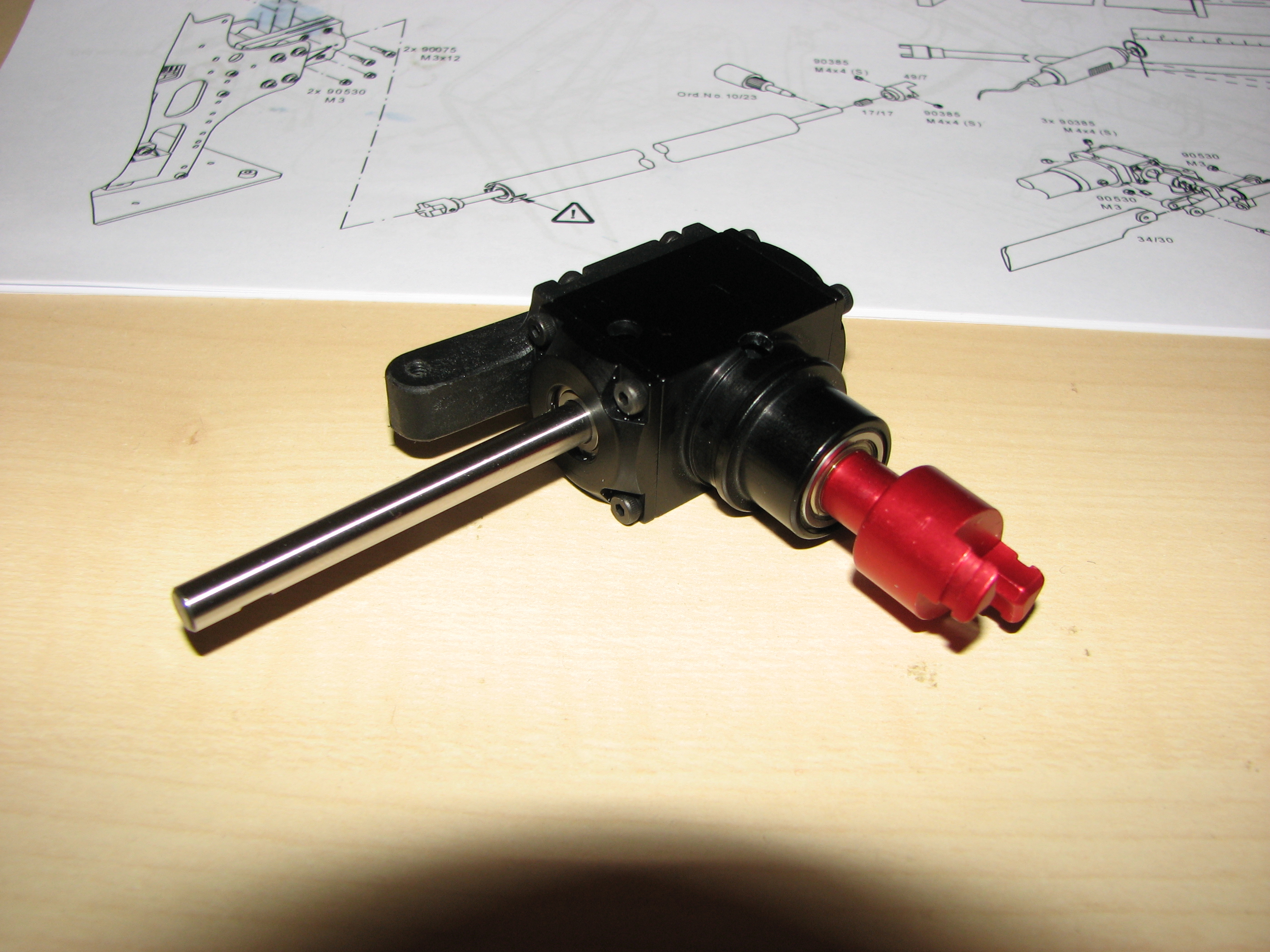

Heckrotorgetriebe

Heckrotorgetriebe

Das Heckgetriebe lässt sich recht leicht aufbauen. Man sollte lediglich auf ein sauberes Zahnflankenspiel achten (mit den beliegenden Unterlegscheiben kann man es gut einstellen) und das Fetten nicht vergessen. Die Blatthalter für die Heckrotorblätter waren ebenfalls flott montiert und auf der Heckrotorwelle befestigt. Die Kunstsoffteile für die Pitchanlenkung habe ich wieder sauber nachgearbeitet, damit alles spielfrei aber ohne Klemmen läuft. Alle Metallverbindungen wurden mit Sicherungslack versehen.

Heckrohr

Das Heckrohr hat mir mehr Kopfzerbrechen bereitet. Es ist zwar schnell klar, dass die Heckantriebswelle zu lang ist und dementsprechend gekürzt werden muss, aber es erfordert doch einiges an Sachverstand, um hier korrekt zu arbeiten. Ich habe also zuerst an einem Ende der Hohlwelle das Aluminiumstück mit Sicherungslack eingeklebt und dann die Kupplung montiert. Auf dem Heckrohr habe ich vorerst mit Klebeband die Heckrotorgetriebehalterung fixiert. Dann alles zusammengesteckt und bestimmt, wie viel an der Welle abgeschnitten werden soll.

Die Anleitung schlägt vor, die Welle mit einem Dremel abzutrennen. Ich war natürlich wieder “schlauer” 😉 und habe einen Rohrschneider genommen. Im Ergebnis hatte dann die Welle einen nach innen gerichteten Grat, so dass das Aluminiumstück nicht mehr eingepasst werden konnte. Einiges Hin und Her später passte es dann doch und es konnte alles sauber montiert werden.

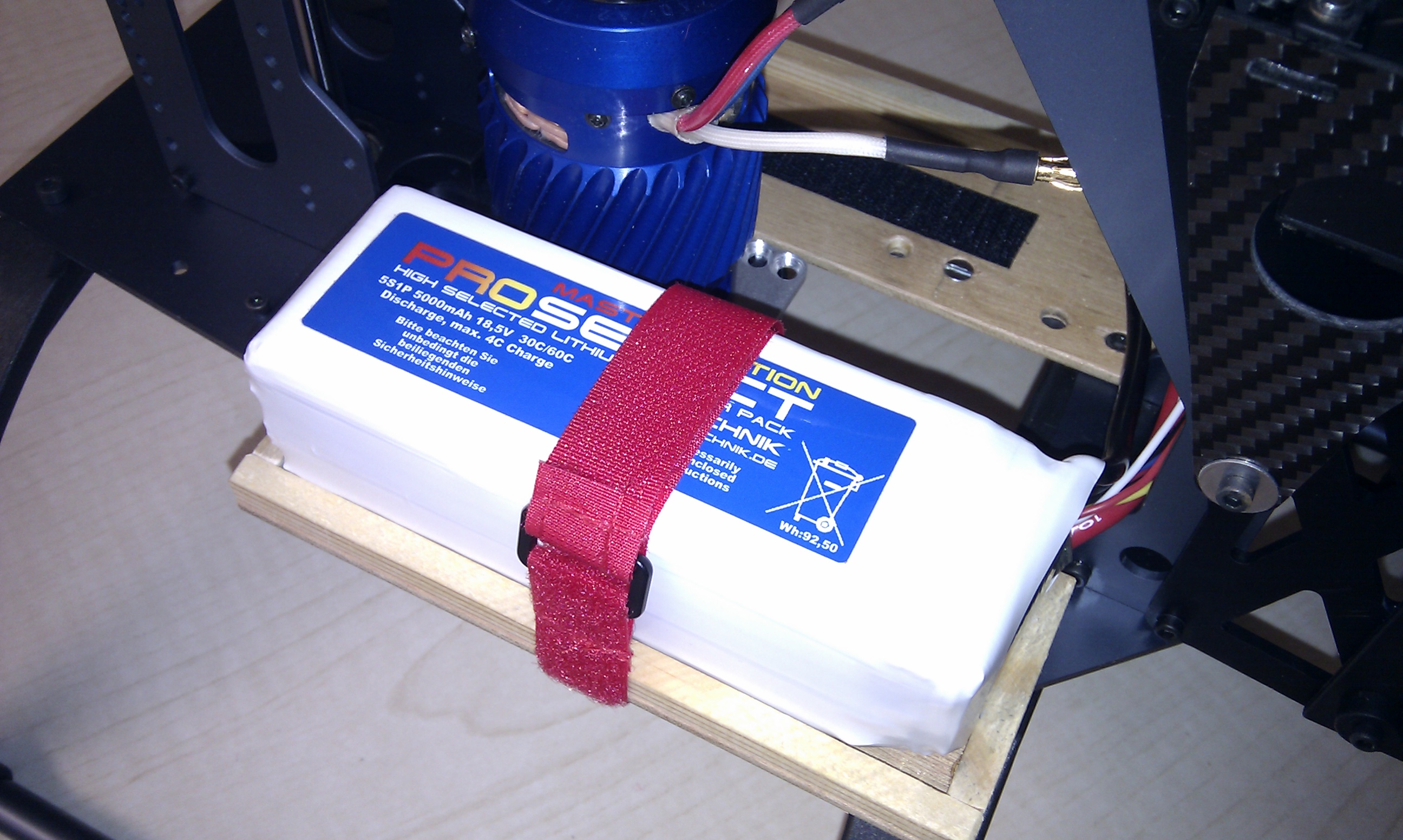

Akkuhalterung

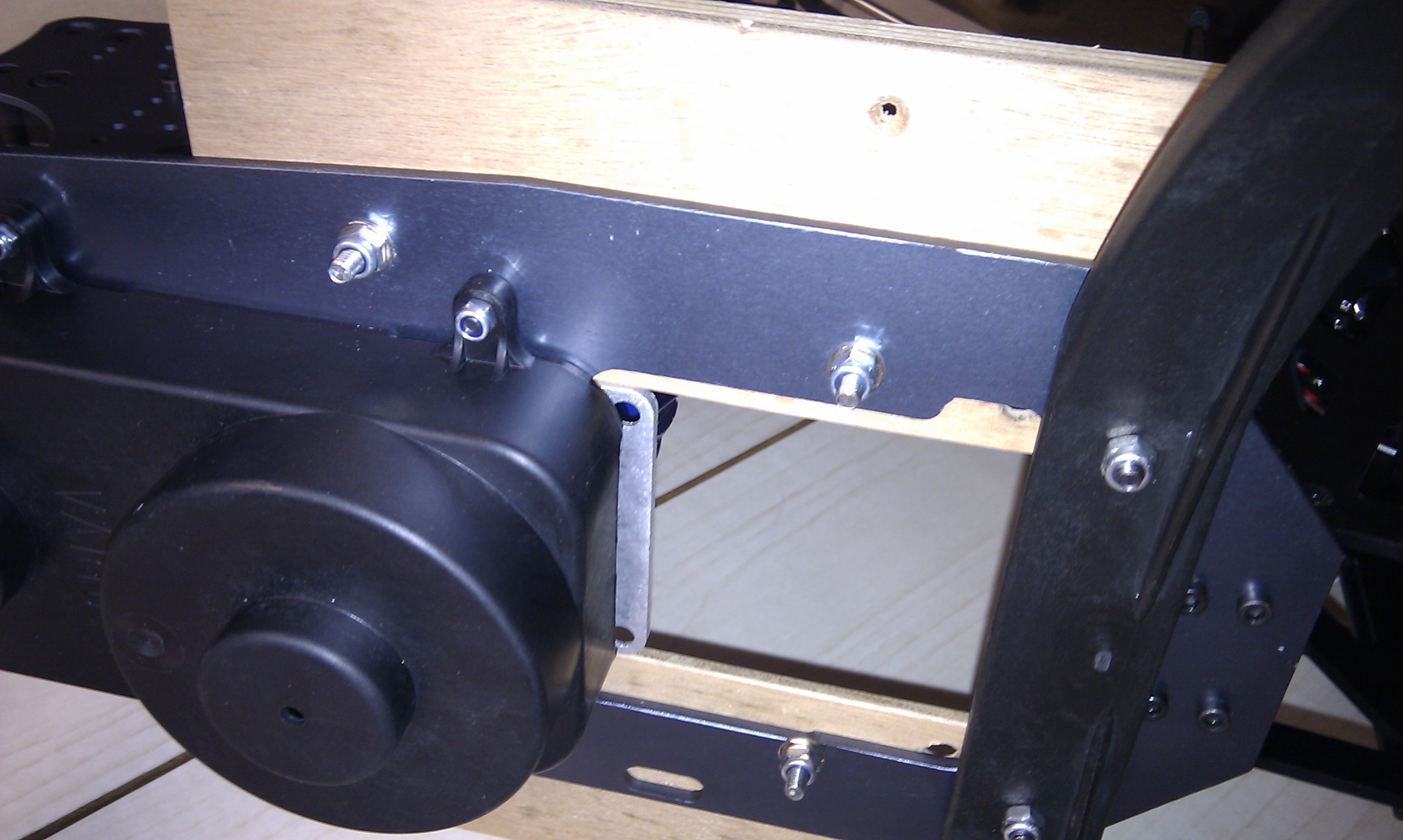

Akkuhalterung

Akkuhalterung

Es gibt von Vario keine fertige Akkuhalterung für den Elektroumbau des Benzin Trainers. Also habe ich mir zwei Halterungen aus Holz gebastelt, die rechts und links neben dem Motor an die Chassisplatte angebracht werden. Der Akku selber wird mit Klettband befestigt und nochmals mit einem Band gesichert (rot).

Die Halterungen sind aus Sperrholz und 16 x 5 cm groß. Um ein verrutschen der Akkus weiter zu verringern, habe ich an drei Seiten Leisten aufgeklebt.

Akkuhalterung

Akkuhalterung

Befestigt habe ich die Halterungen mit Senkkopfschrauben. Dazu waren jeweils zwei neue Bohrungen im Rahmen notwendig. An den Stellen, an denen die Innensechskant-Schrauben des Kufenbügels und der Getriebeabdeckung zu finden sind, habe ich Aussparungen im Holz gelassen.

Taumelscheibenservos

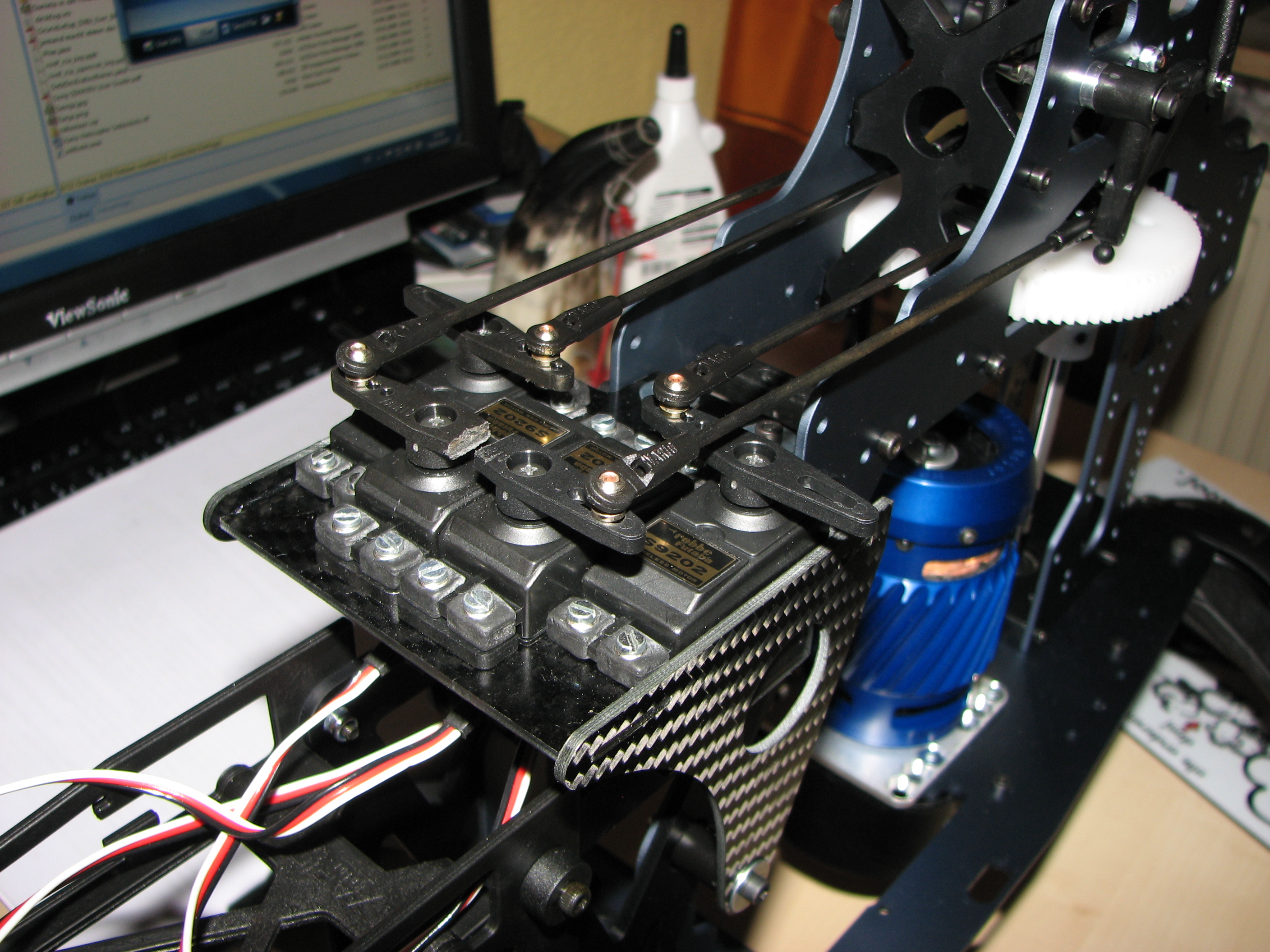

Taumelscheibenservos

Taumelscheibenservos

Ich habe hier einmal ein Foto der eingebauten Taumelscheibenservos. Demnächst gibt es dazu einen gesonderten Artikel, wie man die Servos in Verbindung mit der MX-22 einbaut und einstellt.

2. Bautag – Vario Benzin Trainer

Heute war nun der zweite Bautag meines Vario Benzin Trainers. Wie schon in den vorhergehenden Artikeln geschrieben, wird er allerdings einen Elektroantrieb bekommen. Heute wurde der Motor eingebaut, die Kufen montiert und der Frontrahmen vorbereitet. Des weiteren habe ich die vier LiPO-Packs mit Goldkontaktsteckern versehen.

1. Bauabschnitt – Einbau des Motors

Für den Trainer habe ich einen Plettenberg HP370/40/A2 Heli gewählt. Dieser Motor wird auch von Vario Helicopter empfohlen. Um ihn einbauen zu können, ist noch der Motorträger Umrüstsatz von Vario notwendig.

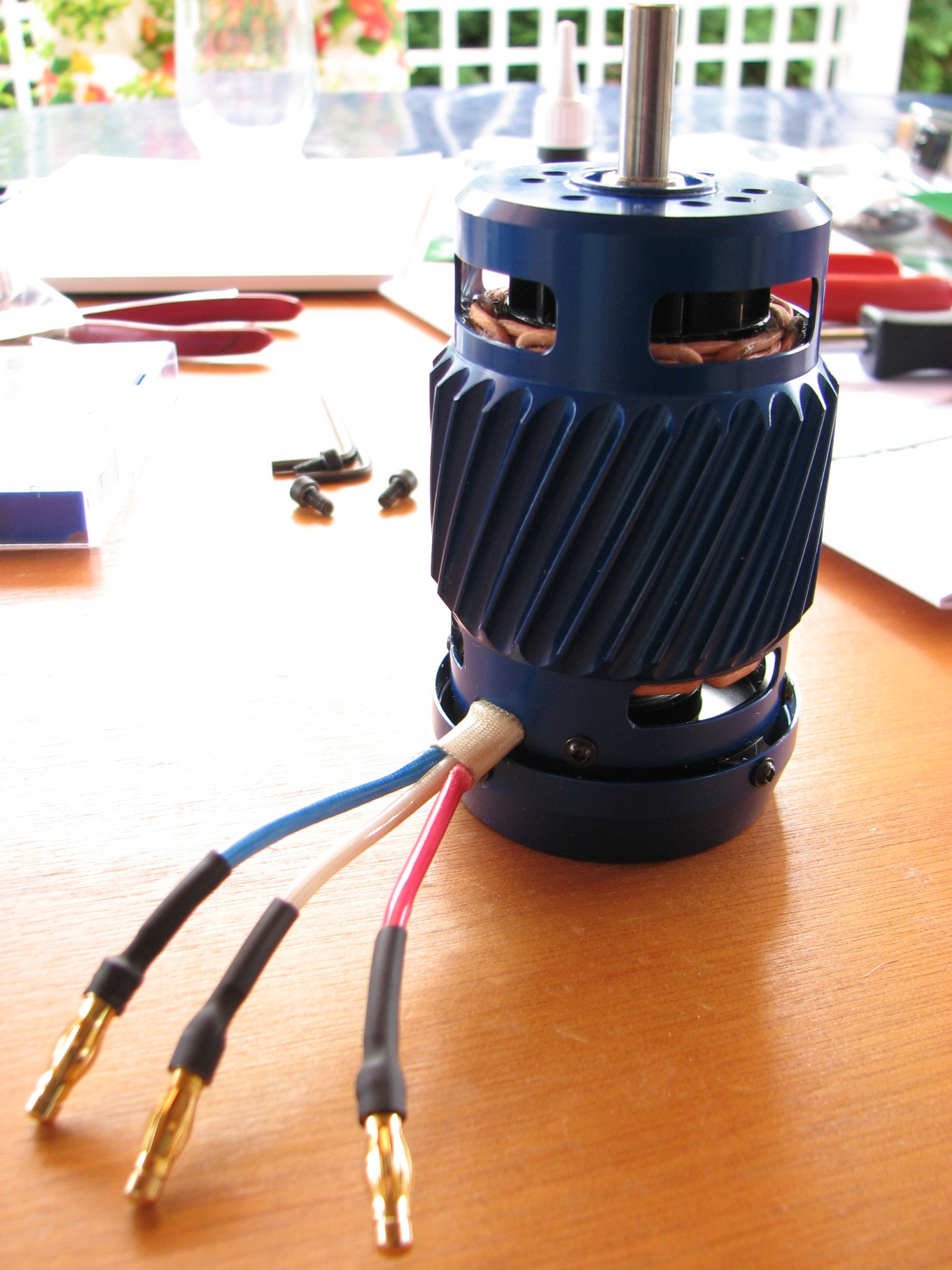

Plettenberg HP370/40/A2 Heli

Plettenberg HP370/40/A2 Heli

Im ersten Schritt musste der Motor jedoch erst einmal mit 4mm Goldkontaktsteckern versehen werden, damit er später Anschluss am Regler findet. Dies war schnell erledigt und so konnte mit Hilfe des Umrüstsatzes der Motor provisorisch befestigt werden.

Bitte tatsächlich den Motorträger mit der Grundplatte nur locker verschrauben, denn der Zahnriemen muss noch gespannt werden.

Ich habe übrigens auch hier wieder alle Schrauben, die in Metall gedreht werden, mit Schraubensicherungslack versehen.

Die Montage der Riemenräder auf der Antriebs-

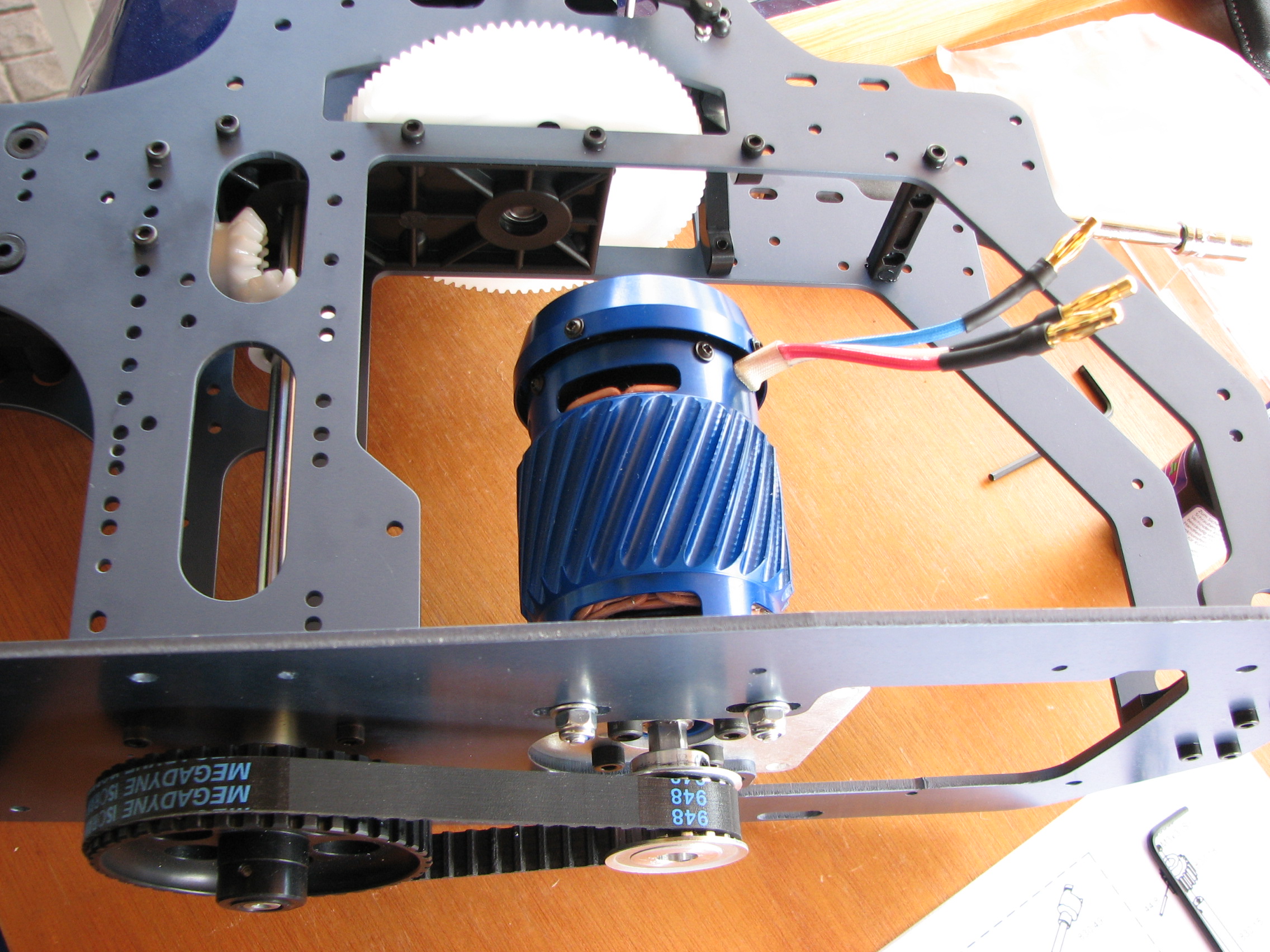

Motor mit erster Getriebstufe

Motor mit erster Getriebstufe

 und der Motorwelle war unproblematisch. Allerdings habe ich das Riemenrad für den Motor mit einer Reibahle etwas nacharbeiten müssen.

Wenn diese Montage erledigt ist, den Zahnriemen auflegen, nochmals die Position des Riemenrads auf der Motorwelle prüfen und dann durch Verschieben des Motorträgers die passende Spannung des Riemens einstellen.

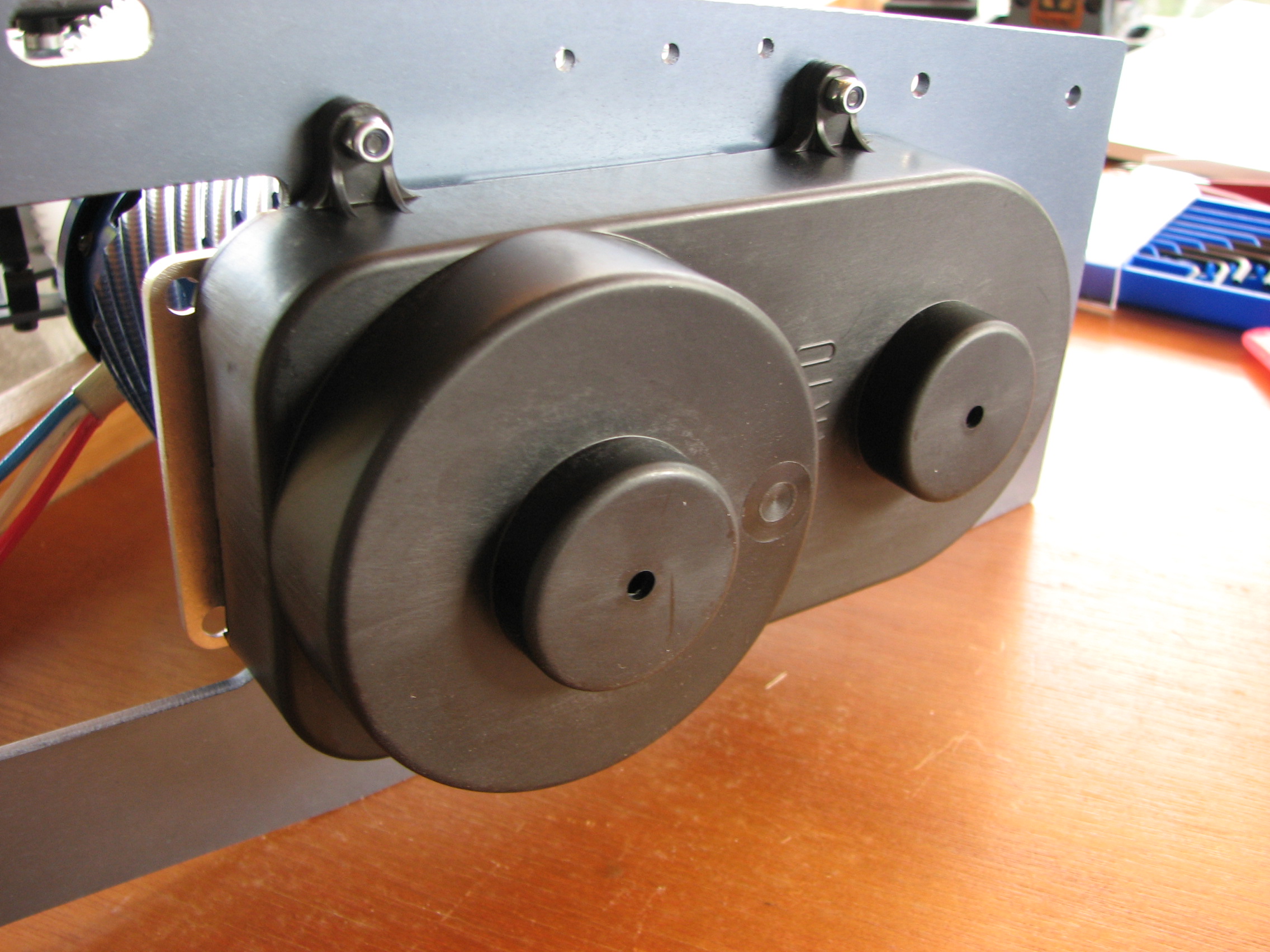

Getriebegehäuse

Getriebegehäuse

Passt alles, muss nur noch das Getriebegehäuse aufgesetzt und mit der Bodenplatte verschraubt werden.

Rückwirkend betrachtet, machte die Montage des Motors keinerlei Probleme und ist eine angenehme und kurzweilige Angelegenheit.

2. Bauabschnitt – Montage der Kufen

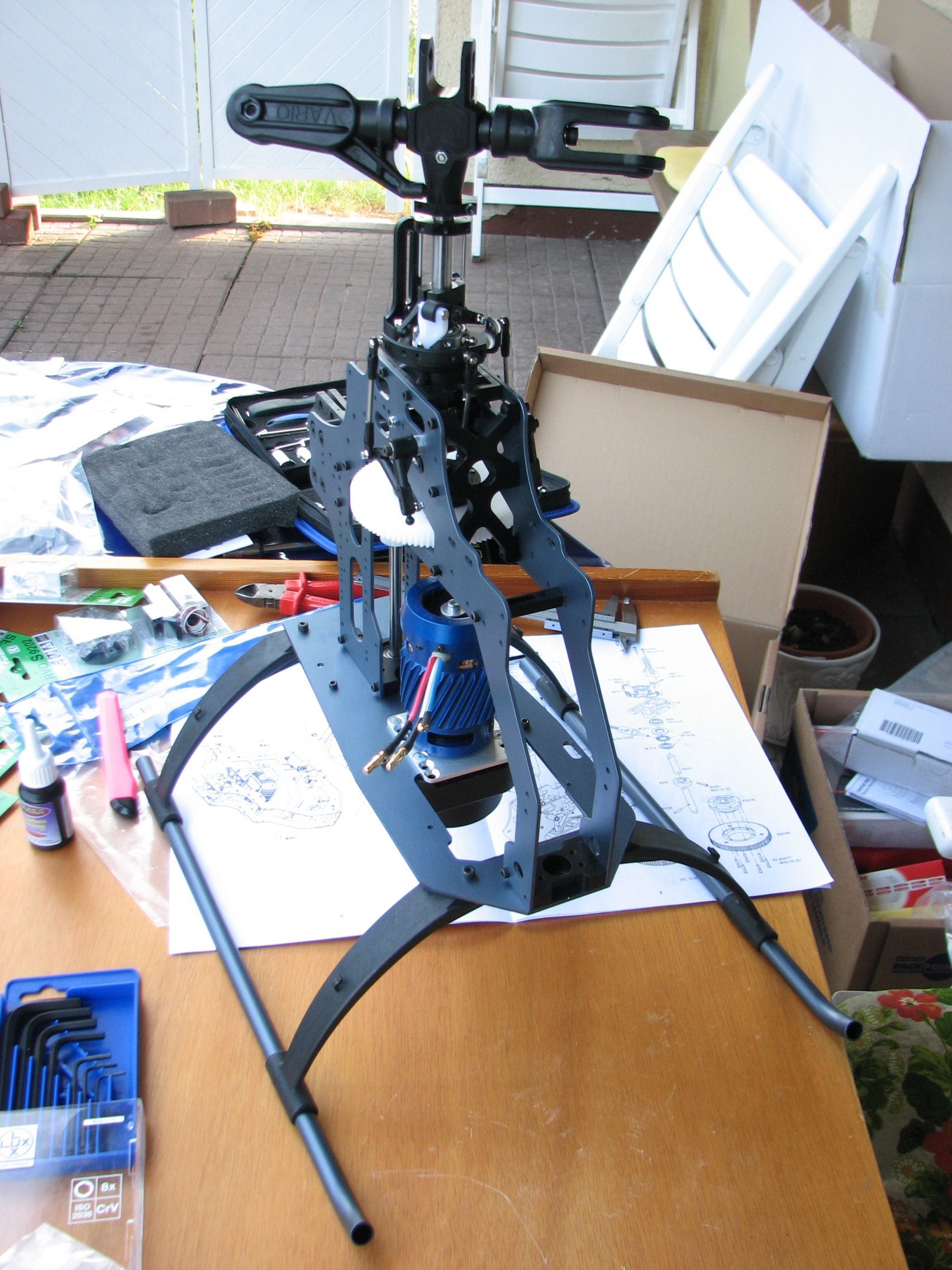

Heli mit Kufen

Heli mit Kufen

Für die Montage der Kufen ist nur etwas Geduld notwendig, denn die Schrauben weigern sich erst einmal, sich durch den Kunststoff des Landegestells schrauben zu lassen.

Ich habe daher zuerst den Kunststoff gefügig gemacht, indem ich jeder der vier Bohrungen mittels einer M3 Schraube zu einem Gewinde verholfen habe. Danach alles montieren und Ruck-Zuck steht der Heli auf eigenen Beinen. 🙂

3. Bauabschnitt – Frontchassis

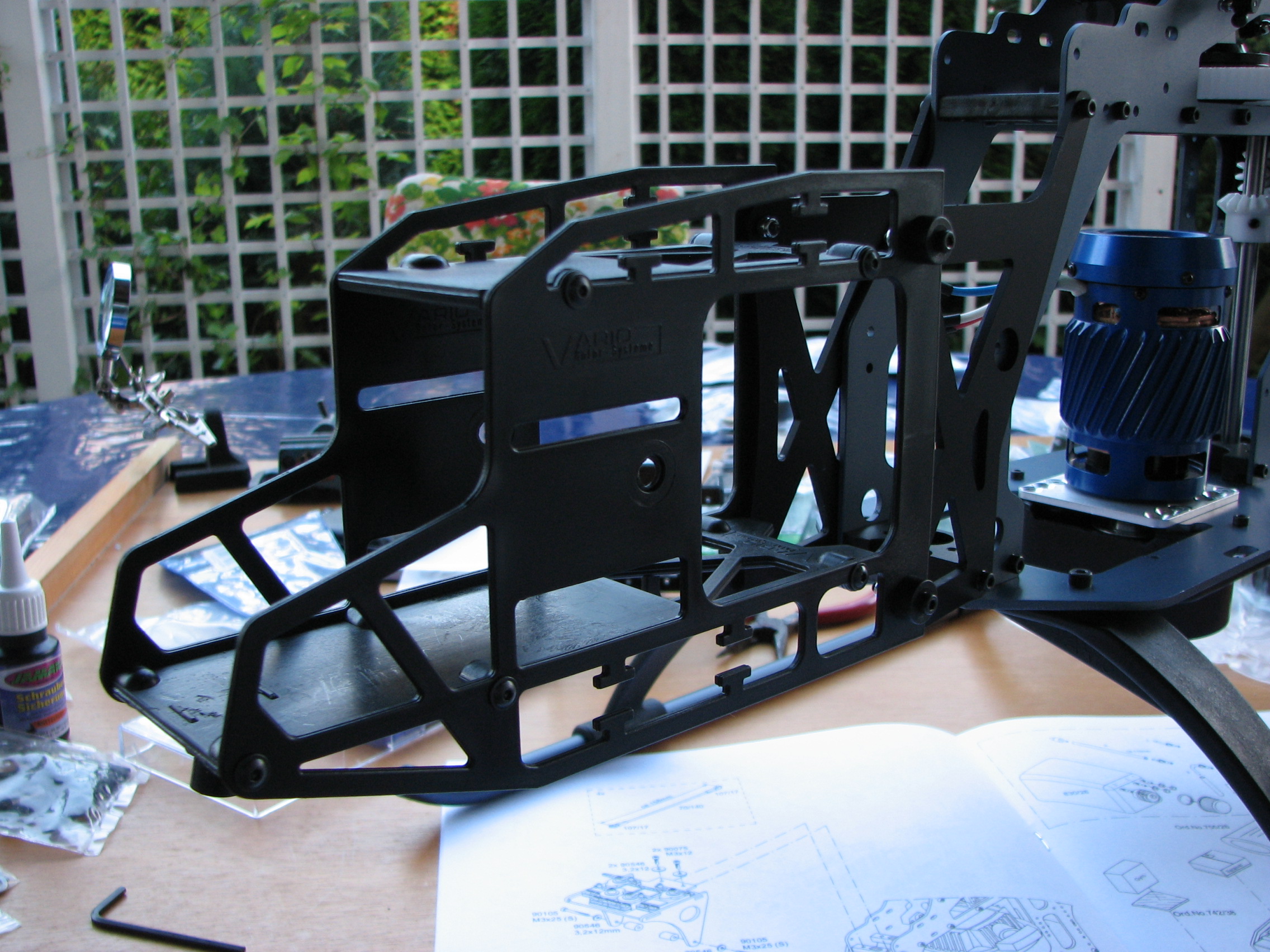

Frontchassis

Frontchassis

Das Chassis ist schnell zusammengebaut, auch hier bitte den Sichererungslack nicht vergessen.

Danach folgt die Montage am Rumpf, die ebenfalls problemlos von der Hand geht.

Wenn man den Heli jetzt in die Hand nimmt, hat man schon ein ordentliches Gewicht zu heben. Natürlich denkt man dann unweigerlich an die erreichbaren Flugzeiten, denn die beiden 5S LiPo-Packs bringen zusammen auch etwa 1,4 kg auf die Waage, ganz zu schweigen von der Elektronik, den Servos, etc.

Zwischenfazit

Nun ist der zweite Bautag zu Ende gegangen und die Montage des Benzin Trainers macht mir unheimlich viel Spass. Es ist eine andere Art des Aufbaus, als man es von einem T-Rex gewöhnt ist, aber es macht Laune und man hat das Gefühl, etwas sehr hochwertiges in den Händen zu halten.

Die nächsten beiden Wochen werde ich leider nicht zum Basteln kommen. Die unliebsame Aufgabe, 4mm Goldkontaktstecker/-buchsen an die Akkus zu löten, habe ich aber hinter mich gebracht. Somit kann ich am dritten Bautag gemütlich die Servos einbauen und den Rotorkopf verfollständigen.

Zubehör für den Benzin Trainer

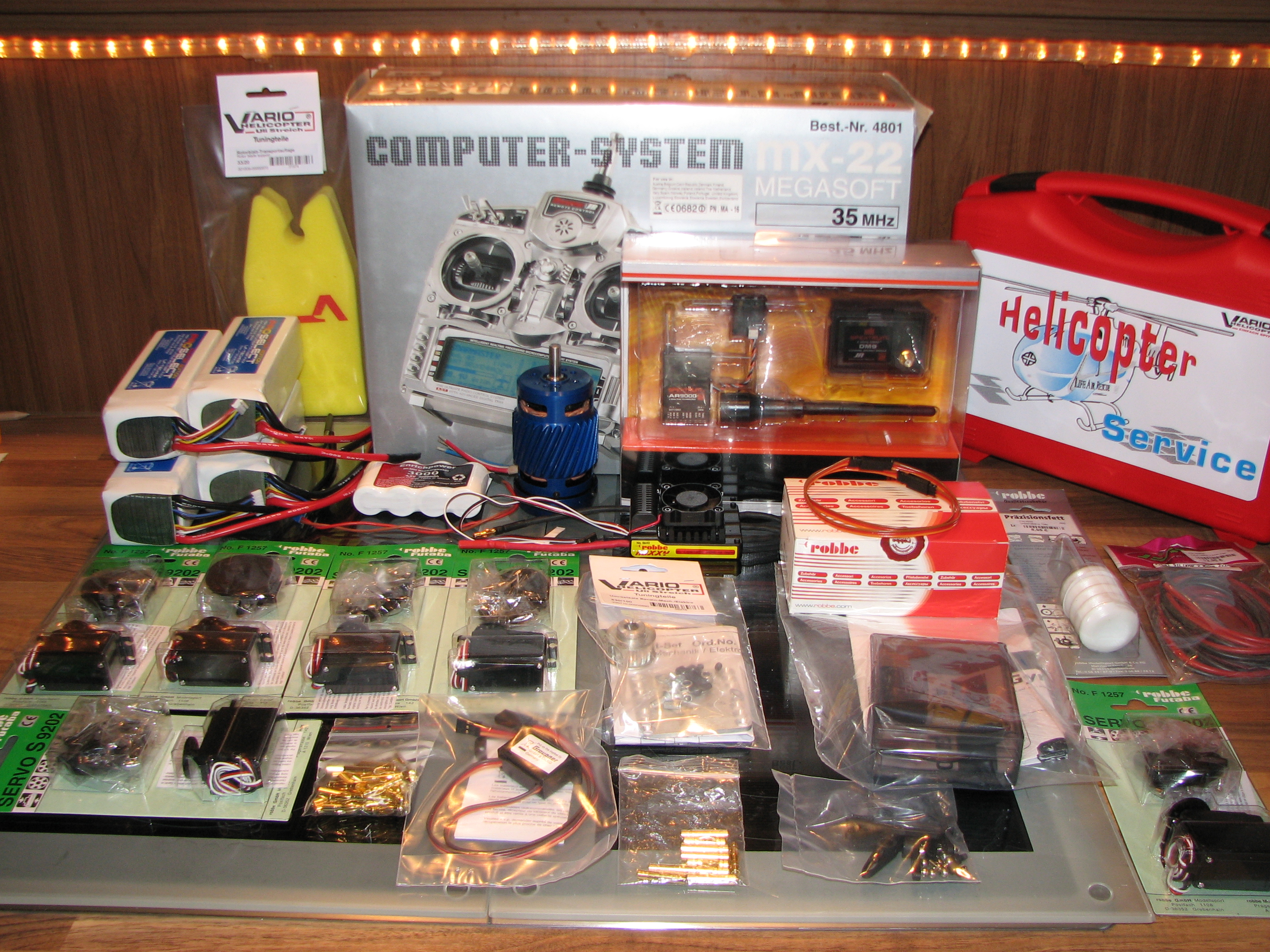

Zubehör

Zubehör

Gestern habe ich das Zubehör für meinen “Elektro Benzin Trainer” in Gräfendorf abhohlen können. Zur Erinnerung, ich möchte einen den Vario Benzin Trainer als Elektroheli bauen und benötige somit auch Motor, Akkus, Regler, etc.

Neben ein wenig Smalltalk bin ich von Herrn Preisendörfer kompetent beraten worden. Im Karton, den mir Vario Helicopter gefüllt hat, sind folgende Teile enthalten:

  • Sender: Graupner MX-22 35 MHz
  • Spektrum 9 Kanal DSM2 Modul für den Sender inkl. 9 Kanal Empfänger
  • Regler: Robbe Roxxy BL-Control 9100-12 Opto
  • Robbe Programmer V2 für den Regler
  • Motor: Plettenberg HP 370 / 40 / A2 Heli
  • Vario Umrüstsatz auf Elektroantrieb für Benzin Mechanik
  • Akkus: 4x 5S1P 5000mAh 18,5V 30C/60C LiPo Akkus
  • Servos: 6x Futaba S9202 (davon benötige ich jedoch nur 5)
  • Empfängerakku
  • Kreisel: Jamara GJ 103
  • Vario Rotokopf-Einstellset
  • Rotoblatthalter für Heckrohr

Am Wochenende werde ich nun diese Teile nach und nach in den Heli einbauen, wobei vorher erst noch die Komplettierung der Mechanik steht.

Die Akkus bekommen 4mm Goldkontaktstecker, wie ich es schon für meinen T-Rex 450 gemacht habe.
